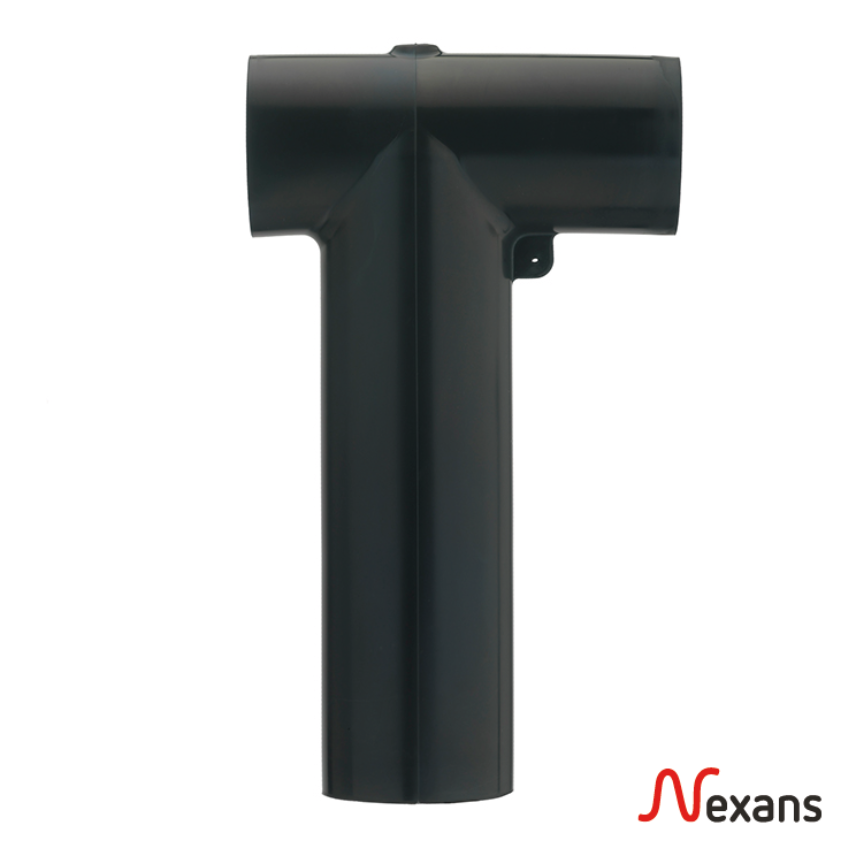

Nexans 484TBG Kompakt T-Steckendverschluss, Interface C
Nexans 484TBG Kompakt T-Steckendverschluss, Interface C
Nexans 484TB – kompakter T Steckverbinder für Mittelspannungsnetze. Abnehmbarer Interface C Steckverbinder für XLPE/EPR Kabel, berührungssicher und mit Schutzart IP67. Von 12 bis 42 kV, Querschnitt von 240 bis 630 mm² Kompaktes Design für enge Platzverhältnisse, kompatibel mit Nexans Verlängerungen, Durchführungen, Überspannungsableitern und Prüfzubehör. Kurz gesagt: Nexans Zuverlässigkeit, einfache Installation, minimaler Wartungsaufwand
Mehr lesenAMV-C-K484TBGC-15/025-050S(3)
Nexans ref. 10220302
- Verpackung: Set (Kit)
- Abschirmung: Copper wires / 6mm²
- Durchmesser über Isolation, Bereich: 16 ... 22 mm
- Leiterquerschnitt, Bereich: 25 ... 50 mm²
- Nominale Betriebsspannung Uo/U: 12 / 20 (24) kV
AMV-C-K484TBGC-19/095-150S(3)
Nexans ref. 10220303
- Verpackung: Set (Kit)
- Abschirmung: Copper wires / 6mm²
- Durchmesser über Isolation, Bereich: 20 ... 26.5 mm
- Leiterquerschnitt, Bereich: 95 ... 150 mm²
- Nominale Betriebsspannung Uo/U: 12 / 20 (24) kV
AMV-C-K484TBGC-22/150-240S(3)
Nexans ref. 10220354
- Verpackung: Set (Kit)
- Abschirmung: Copper wires / 6mm²
- Durchmesser über Isolation, Bereich: 23.5 ... 31 mm
- Leiterquerschnitt, Bereich: 150 ... 240 mm²
- Nominale Betriebsspannung Uo/U: 12 / 20 (24) kV
AMV-C-K484TBGC-27/240-300S(3)
Nexans ref. 10220355
- Verpackung: Set (Kit)
- Abschirmung: Copper wires / 6mm²
- Durchmesser über Isolation, Bereich: 28.5 ... 37.5 mm
- Leiterquerschnitt, Bereich: 240 ... 300 mm²
- Nominale Betriebsspannung Uo/U: 12 / 20 (24) kV
AMV-C-K484TBGC-32/400-500S(3)
Nexans ref. 10220356
- Verpackung: Set (Kit)
- Abschirmung: Copper wires / 6mm²
- Durchmesser über Isolation, Bereich: 34 ... 42.5 mm
- Leiterquerschnitt, Bereich: 400 ... 500 mm²
- Nominale Betriebsspannung Uo/U: 12 / 20 (24) kV
AMV-C-K484TBGC-37/630S(3)
Nexans ref. 10220357
- Verpackung: Set (Kit)
- Abschirmung: Copper wires / 6mm²
- Durchmesser über Isolation, Bereich: 39 ... 48.5 mm
- Leiterquerschnitt, Bereich: 95 ... 240 mm²
- Nominale Betriebsspannung Uo/U: 12 / 20 (24) kV
AMV-C-K484TBGCE-15/025-050S(3)
Nexans ref. 10220360
- Verpackung: Set (Kit)
- Abschirmung: Alu- oder Kupferbandschirm
- Durchmesser über Isolation, Bereich: 16 ... 22 mm
- Leiterquerschnitt, Bereich: 25 ... 50 mm²
- Nominale Betriebsspannung Uo/U: 12 / 20 (24) kV
AMV-C-K484TBGCE-19/095-150S(3)
Nexans ref. 10220495
- Verpackung: Set (Kit)
- Abschirmung: Alu- oder Kupferbandschirm
- Durchmesser über Isolation, Bereich: 20 ... 26.5 mm
- Leiterquerschnitt, Bereich: 95 ... 150 mm²
- Nominale Betriebsspannung Uo/U: 12 / 20 (24) kV
AMV-C-K484TBGCE-22/150-240S(3)
Nexans ref. 10220496
- Verpackung: Set (Kit)
- Abschirmung: Alu- oder Kupferbandschirm
- Durchmesser über Isolation, Bereich: 23.5 ... 31 mm
- Leiterquerschnitt, Bereich: 150 ... 240 mm²
- Nominale Betriebsspannung Uo/U: 12 / 20 (24) kV
AMV-C-K484TBGCE-27/240-300S(3)
Nexans ref. 10220497
- Verpackung: Set (Kit)
- Abschirmung: Alu- oder Kupferbandschirm
- Durchmesser über Isolation, Bereich: 28.5 ... 37.5 mm
- Leiterquerschnitt, Bereich: 240 ... 300 mm²
- Nominale Betriebsspannung Uo/U: 12 / 20 (24) kV
AMV-C-K484TBGCE-32/400-500S(3)
Nexans ref. 10220498
- Verpackung: Set (Kit)
- Abschirmung: Alu- oder Kupferbandschirm
- Durchmesser über Isolation, Bereich: 34 ... 42.5 mm
- Leiterquerschnitt, Bereich: 400 ... 500 mm²
- Nominale Betriebsspannung Uo/U: 12 / 20 (24) kV
AMV-C-K484TBGCE-37/630S(3)
Nexans ref. 10220499
- Verpackung: Set (Kit)
- Abschirmung: Alu- oder Kupferbandschirm
- Durchmesser über Isolation, Bereich: 39 ... 48.5 mm
- Leiterquerschnitt, Bereich: 95 ... 240 mm²
- Nominale Betriebsspannung Uo/U: 12 / 20 (24) kV
AMV-C-M484TBGC-19/025-050S(3)
Nexans ref. 10220358
- Verpackung: Set (Kit)
- Abschirmung: Copper wires / 6mm²
- Durchmesser über Isolation, Bereich: 20 ... 26.5 mm
- Leiterquerschnitt, Bereich: 25 ... 50 mm²
- Nominale Betriebsspannung Uo/U: 18 / 30 (36) kV
AMV-C-M484TBGC-22/050-150S(3)
Nexans ref. 10220359
- Verpackung: Set (Kit)
- Abschirmung: Copper wires / 6mm²
- Durchmesser über Isolation, Bereich: 23.5 ... 31 mm
- Leiterquerschnitt, Bereich: 50 ... 150 mm²
- Nominale Betriebsspannung Uo/U: 18 / 30 (36) kV
AMV-C-M484TBGC-27/185-300S(3)
Nexans ref. 10220361
- Verpackung: Set (Kit)
- Abschirmung: Copper wires / 6mm²
- Durchmesser über Isolation, Bereich: 28.5 ... 37.5 mm
- Leiterquerschnitt, Bereich: 185 ... 300 mm²
- Nominale Betriebsspannung Uo/U: 18 / 30 (36) kV
AMV-C-M484TBGC-37/240S(3)
Nexans ref. 10220533
- Verpackung: Set (Kit)
- Abschirmung: Copper wires / 6mm²
- Durchmesser über Isolation, Bereich: 28.5 ... 37.5 mm
- Leiterquerschnitt, Bereich: 95 ... 240 mm²
- Nominale Betriebsspannung Uo/U: 18 / 30 (36) kV
AMV-C-M484TBGC-37/400-630S(3)
Nexans ref. 10220362
- Verpackung: Set (Kit)
- Abschirmung: Copper wires / 6mm²
- Durchmesser über Isolation, Bereich: 39 ... 48.5 mm
- Leiterquerschnitt, Bereich: 400 ... 630 mm²
- Nominale Betriebsspannung Uo/U: 18 / 30 (36) kV
AMV-C-M484TBGCE-19/025-050S(3)
Nexans ref. 10220500
- Verpackung: Set (Kit)
- Abschirmung: Alu- oder Kupferbandschirm
- Durchmesser über Isolation, Bereich: 20 ... 26.5 mm
- Leiterquerschnitt, Bereich: 25 ... 50 mm²
- Nominale Betriebsspannung Uo/U: 18 / 30 (36) kV
AMV-C-M484TBGCE-22/050-150S(3)
Nexans ref. 10220501
- Verpackung: Set (Kit)
- Abschirmung: Alu- oder Kupferbandschirm
- Durchmesser über Isolation, Bereich: 23.5 ... 31 mm
- Leiterquerschnitt, Bereich: 50 ... 150 mm²
- Nominale Betriebsspannung Uo/U: 18 / 30 (36) kV
AMV-C-M484TBGCE-27/185-300S(3)
Nexans ref. 10220502
- Verpackung: Set (Kit)
- Abschirmung: Alu- oder Kupferbandschirm
- Durchmesser über Isolation, Bereich: 28.5 ... 37.5 mm
- Leiterquerschnitt, Bereich: 185 ... 300 mm²
- Nominale Betriebsspannung Uo/U: 18 / 30 (36) kV
AMV-C-M484TBGCE-27/240S(3)
Nexans ref. 10220534
- Verpackung: Set (Kit)
- Abschirmung: Alu- oder Kupferbandschirm
- Durchmesser über Isolation, Bereich: 28.5 ... 37.5 mm
- Leiterquerschnitt, Bereich: 95 ... 240 mm²
- Nominale Betriebsspannung Uo/U: 18 / 30 (36) kV
AMV-C-M484TBGCE-37/400-630S(3)
Nexans ref. 10220503
- Verpackung: Set (Kit)
- Abschirmung: Alu- oder Kupferbandschirm
- Durchmesser über Isolation, Bereich: 39 ... 48.5 mm
- Leiterquerschnitt, Bereich: 400 ... 630 mm²
- Nominale Betriebsspannung Uo/U: 18 / 30 (36) kV
Beschreibung
Beschreibung
Normen
-
ProduktCENELEC EN 50180
-
TestsCENELEC HD 629.1
Allgemeine Beschreibung
Nexans 484TB – der kompakte Steckverbinder für sichere Mittelspannungsnetze.
Der EUROMOLD 484TB Interface C Kompakt Steckverbinder ist für Mittelspannungskabel mit XLPE- oder EPR Isolierung entwickelt, bei denen Zuverlässigkeit, Sicherheit und Flexibilität im Vordergrund stehen.
Am Kabelende montiert, sorgt er für eine berührungssichere Verbindung zu allen Schaltanlagen mit Interface C, sowohl in neuen Umspannwerken als auch bei Modernisierungen.
Dank seines kompakten und modularen Designs:
- deckt der 484TB einen großen Bereich an Spannungen (12-42kV) und Leiterquerschnitten (240-630mm²) ab,
- lässt er sich einfach mit Nexans Verlängerungen, Durchführungen, Erdungsanschlüssen, Prüfstiften und Überspannungsableitern kombinieren,
- ermöglicht er einfache und mehrfache Konfigurationen (Einspeisung, Abzweig, Schutz, Messung).
Gefertigt aus 100 % EPDM und einzeln routinemäßig geprüft, bietet der 484TB:
- hervorragende elektrische und mechanische Eigenschaften,
- Schutzart IP67 für den Einsatz in anspruchsvollen Umgebungen,
- minimalen Wartungsaufwand nach korrekter Installation.
Die Wahl des 484TB Interface C Kompakt bedeutet:
- weniger Platzbedarf in Ihren Schaltanlagen,
- vereinfachte Installation und Lagerhaltung dank Multi Interface Kompatibilität,
- langfristig sichere Mittelspannungsnetze.
Nexans 484TB – der kompakte Referenz Steckverbinder für zuverlässige, modulare und zukunftssichere Netze.
Kit contents
Eigenschaften
Eigenschaften
Ressourcen
Ressourcen
Dokumentation
Technical data sheet 484TB
pdf — 839.3 kB
Verkauf & Lieferung Informationen
Vorfabrizierter EPDM‑Körper, im Werk geprüft, mit integrierter Elektrode und dicker halbleitender Schicht, äußerer leitfähiger Mantel.
Kontaktstift, Schirmanschluss, Kabeladapter, Montagehilfsmaterial und Montageanleitung.
Separat zu bestellen:
- Befestigungsbriden
- Aufteilkappe für Dreileiterkabel
Bitte bei der Bestellung angeben:
- Kabeltyp
- Isolationsdurchmesser
- Aufbau des Kabelschirms und gewünschte Schirmanbindung
- Leiterquerschnitt, Material und Klasse
Verpackungseinheit: Set 3 Stk
