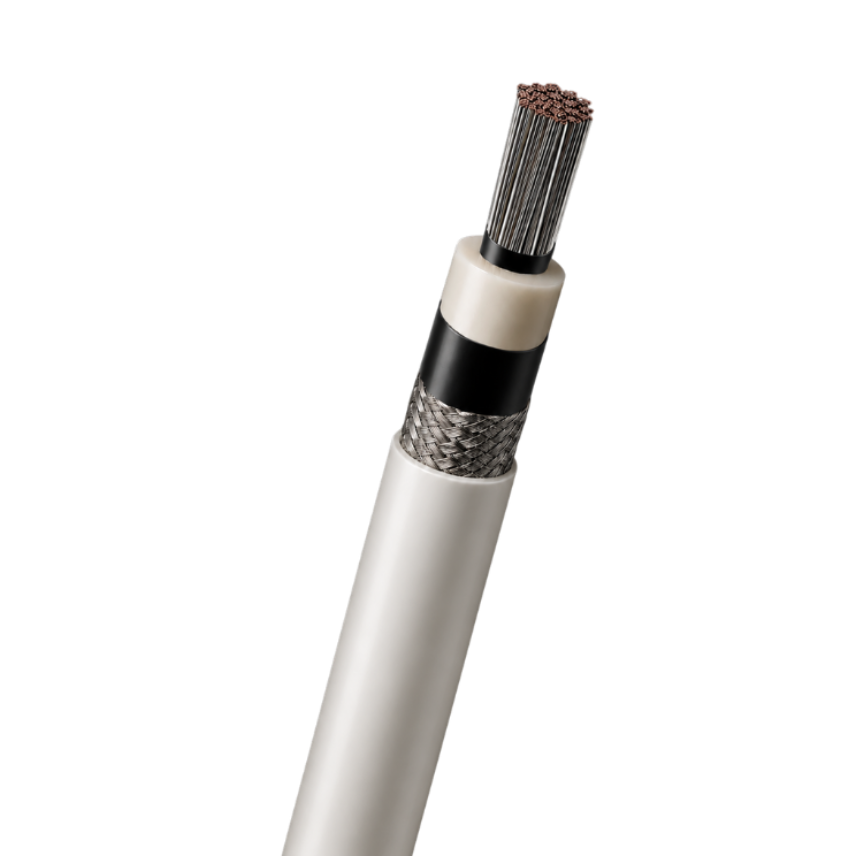

Nexans SIWO-KUL® S30 6.6 / 7.2 kV
Nexans SIWO-KUL® S30 6.6 / 7.2 kV
Diese flexiblen Silikonkabel wurden für Anwendungen mit hohen thermischen, elektrischen und mechanischen Belastungen entwickelt. Sie verfügen über einen Kupfergeflechtschirm mit Silikonmantel und bieten einen wirksamen EMV-Schutz, eine hervorragende Flexibilität sowie eine hohe Beständigkeit im Betrieb. Die patentierte Koextrusionstechnologie der halbleitenden Schichten gewährleistet homogene und kontrollierte Grenzflächen und hält Teilentladungen trotz thermischer, mechanischer oder umgebungsbedingter Belastungen auf einem nahezu null liegenden Niveau. Sie eignen sich für den Anschluss von rotierenden Maschinen, Transformatoren, Leistungsschaltschränken, Umrichtern und Motorsteuerungen sowie für OEM-Anwendungen in den Bereichen Windenergie, Schiffbau, Bahntechnik und Energie.
Mehr lesenSIWO-KUL S30 1x16 6,6/7,2 kV GY
Nexans ref. 10558572
- Verpackung: Schnittlänge (m)
- Leiterquerschnitt: 16 mm²
- Aussendurchmesser nominal: 18.8 mm
- Gewicht approximativ: 496 kg/km
- Minimaler Biegeradius ruhend: 188 mm
SIWO-KUL S30 1x25 6,6/7,2 kV GY
Nexans ref. 10575685
- Verpackung: Schnittlänge (m)
- Leiterquerschnitt: 25 mm²
- Aussendurchmesser nominal: 21.8 mm
- Gewicht approximativ: 681 kg/km
- Minimaler Biegeradius ruhend: 218 mm
SIWO-KUL S30 1x50 6,6/7,2 kV GY
Nexans ref. 10549303
- Verpackung: Schnittlänge (m)
- Leiterquerschnitt: 50 mm²
- Aussendurchmesser nominal: 25.4 mm
- Gewicht approximativ: 1049 kg/km
- Minimaler Biegeradius ruhend: 254 mm
SIWO-KUL S30 1x120 6,6/7,2 kV GY
Nexans ref. 10549561
- Verpackung: Schnittlänge (m)
- Leiterquerschnitt: 120 mm²
- Aussendurchmesser nominal: 31.2 mm
- Gewicht approximativ: 1787 kg/km
- Minimaler Biegeradius ruhend: 312 mm
SIWO-KUL S30 1x150 6,6/7,2 kV GY
Nexans ref. 10542224
- Verpackung: Schnittlänge (m)
- Leiterquerschnitt: 150 mm²
- Aussendurchmesser nominal: 34.4 mm
- Gewicht approximativ: 2123 kg/km
- Minimaler Biegeradius ruhend: 344 mm
SIWO-KUL S30 1x185 6,6/7,2 kV GY
Nexans ref. 10549493
- Verpackung: Schnittlänge (m)
- Leiterquerschnitt: 185 mm²
- Aussendurchmesser nominal: 35.1 mm
- Gewicht approximativ: 2392 kg/km
- Minimaler Biegeradius ruhend: 351 mm
Beschreibung
Beschreibung
Normen
-
ProduktCSA C22.2 N° 210-05; IEC 60228
-
InstallationIEC 60092
-
TestsIEC 60331; IEC 60332-1; IEC 60332-3-22; IEC 60332-3-24; IEC 60754-1; IEC 60754-2; IEC 61034
Anwendungen
Die Kabelreihe SIWO-KUL® S30 6.6/7.2 kV ist speziell entwickelt für:
- Anschluss von Mittelspannungs-Drehmaschinen und Transformatoren
- Verdrahtung von Schaltschränken, Umrichtern und Motorsteuerungen
- Industrieanlagen mit hohen mechanischen Belastungen
- OEM-Anwendungen im Wind-, Schiffs- und Bahnsektor
Hauptvorteile
- Hervorragende Flexibilität, ideal für kompakte Installationen
- Ausgezeichnete Temperaturbeständigkeit (-55°C bis +180°C im Dauerbetrieb)
- Metallgeflecht als Schutz gegen elektromagnetische Störungen
- Patentierte Technologie mit minimaler Teilentladungsneigung auch unter hoher Belastung
- Silikon-Außenmantel
- Sehr gute Beständigkeit gegen Öle, UV-Strahlung und chemische Einflüsse
- Hohe Lebensdauer für langfristigen Betrieb
- Internationale Zulassungen und Zertifizierungen
- Mittelspannungs-Konfektionierungen und individuelle Längen verfügbar
Zertifikate
- Typgenehmigungsbescheinigung: Lloyds Register LR21139304TA
- Typgenehmigungsbescheinigung: BV Marine & Offshore 09555/D0 BV, Aktenzeichen: ACE 01/723/01
- Konformitätsbescheinigung: CSA-Norm C22.2 Nr. 210-15, Aktenzeichen: LL 36040 AWM
Mit der Wahl der SIWO-KUL®-Serie entscheiden Sie sich für ein flexibles, robustes und langlebiges Kabel, das höchste Leistung in anspruchsvollsten Umgebungen gewährleistet.
