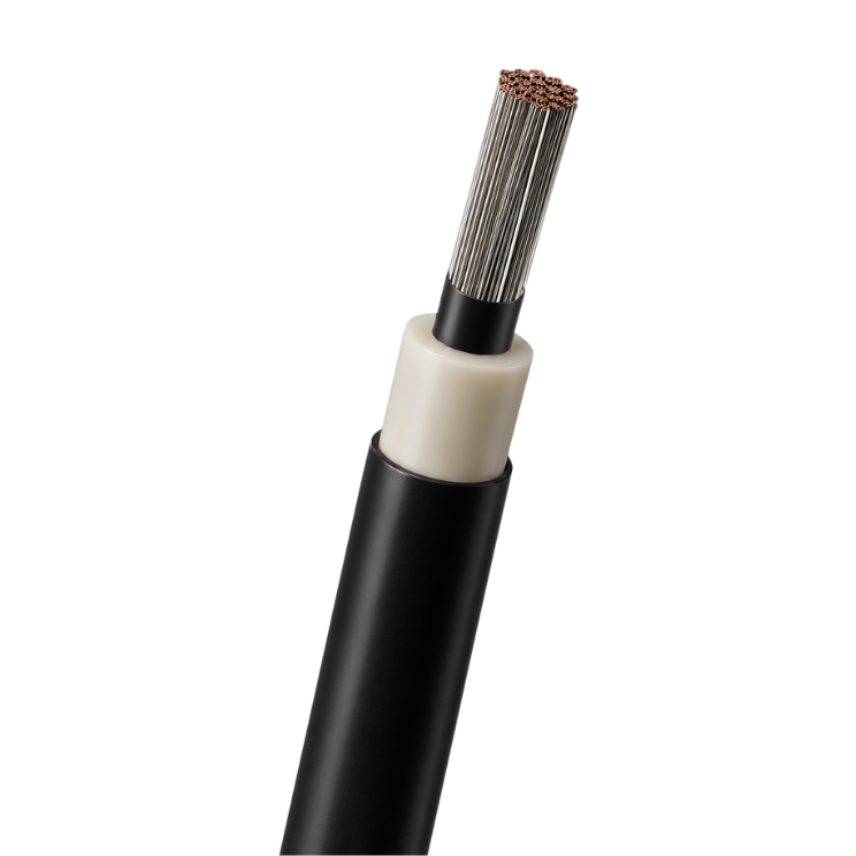

Nexans SIWO-KUL® D30 13.8 / 15 kV
Nexans SIWO-KUL® D30 13.8 / 15 kV
Diese flexiblen Einaderkabel wurden für Anwendungen mit hohen thermischen, elektrischen und umgebungsbedingten Belastungen entwickelt. Sie kombinieren einen flexiblen verzinnten Kupferleiter mit einer doppelten halogenfreien Silikonisolierung. Sie bieten eine hohe Flexibilität, zuverlässige elektrische Eigenschaften und eine ausgezeichnete Beständigkeit gegenüber extremen Temperaturen. Die patentierte Koextrusionstechnologie der halbleitenden Schichten gewährleistet homogene und kontrollierte Grenzflächen und sorgt für ein nahezu teilentladungsfreies Isolationssystem. Sie eignen sich für die Verdrahtung von Leistungsschaltschränken, Umrichtern, PCS-Systemen, Motorsteuerungen, rotierenden Maschinen und Transformatoren der Isolationsklassen F und H sowie für OEM-Anwendungen in den Bereichen Windenergie, Schiffbau, Bahntechnik, Photovoltaik und Batteriespeicherung.
Mehr lesenSIWO-KUL D30 1x6,0 13,8/15 kV BK
Nexans ref. 10509197
- Verpackung: Schnittlänge (m)
- Leiterquerschnitt: 6 mm²
- Aussendurchmesser nominal: 10.4 mm
- Gewicht approximativ: 142 kg/km
- Max. ohmscher Leiterwiderstand bei 20° C: 3.39 Ohm/km
SIWO-KUL D30 1x10 13,8/15 kV BK
Nexans ref. 10505589
- Verpackung: Schnittlänge (m)
- Leiterquerschnitt: 10 mm²
- Aussendurchmesser nominal: 11.45 mm
- Gewicht approximativ: 194 kg/km
- Max. ohmscher Leiterwiderstand bei 20° C: 1.95 Ohm/km
SIWO-KUL D30 1x16 13,8/15 kV BK
Nexans ref. 10504209
- Verpackung: Schnittlänge (m)
- Leiterquerschnitt: 16 mm²
- Aussendurchmesser nominal: 13.05 mm
- Gewicht approximativ: 265 kg/km
- Max. ohmscher Leiterwiderstand bei 20° C: 1.24 Ohm/km
SIWO-KUL D30 1x25 13,8/15 kV BK
Nexans ref. 10508628
- Verpackung: Schnittlänge (m)
- Leiterquerschnitt: 25 mm²
- Aussendurchmesser nominal: 14.8 mm
- Gewicht approximativ: 351 kg/km
- Max. ohmscher Leiterwiderstand bei 20° C: 0.795 Ohm/km
SIWO-KUL D30 1x35 13,8/15 kV BK
Nexans ref. 10505284
- Verpackung: Schnittlänge (m)
- Leiterquerschnitt: 35 mm²
- Aussendurchmesser nominal: 15.6 mm
- Gewicht approximativ: 464 kg/km
- Max. ohmscher Leiterwiderstand bei 20° C: 0.565 Ohm/km
SIWO-KUL D30 1x50 13,8/15 kV BK
Nexans ref. 10549486
- Verpackung: Schnittlänge (m)
- Leiterquerschnitt: 50 mm²
- Aussendurchmesser nominal: 17.45 mm
- Gewicht approximativ: 619 kg/km
- Max. ohmscher Leiterwiderstand bei 20° C: 0.393 Ohm/km
SIWO-KUL D30 1x70 13,8/15 kV BK
Nexans ref. 10507289
- Verpackung: Schnittlänge (m)
- Leiterquerschnitt: 70 mm²
- Aussendurchmesser nominal: 19.4 mm
- Gewicht approximativ: 798 kg/km
- Max. ohmscher Leiterwiderstand bei 20° C: 0.277 Ohm/km
SIWO-KUL D30 1x95 13,8/15 kV BK
Nexans ref. 10504210
- Verpackung: Schnittlänge (m)
- Leiterquerschnitt: 95 mm²
- Aussendurchmesser nominal: 21.1 mm
- Gewicht approximativ: 1012 kg/km
- Max. ohmscher Leiterwiderstand bei 20° C: 0.21 Ohm/km
SIWO-KUL D30 1x120 13,8/15 kV BK
Nexans ref. 10508542
- Verpackung: Schnittlänge (m)
- Leiterquerschnitt: 120 mm²
- Aussendurchmesser nominal: 23.2 mm
- Gewicht approximativ: 1256 kg/km
- Max. ohmscher Leiterwiderstand bei 20° C: 0.164 Ohm/km
SIWO-KUL D30 1x150 13,8/15 kV BK
Nexans ref. 10509100
- Verpackung: Schnittlänge (m)
- Leiterquerschnitt: 150 mm²
- Aussendurchmesser nominal: 25.35 mm
- Gewicht approximativ: 1586 kg/km
- Max. ohmscher Leiterwiderstand bei 20° C: 0.132 Ohm/km
SIWO-KUL D30 1x185 13,8/15 kV BK
Nexans ref. 10509101
- Verpackung: Schnittlänge (m)
- Leiterquerschnitt: 185 mm²
- Aussendurchmesser nominal: 27.5 mm
- Gewicht approximativ: 1837 kg/km
- Max. ohmscher Leiterwiderstand bei 20° C: 0.108 Ohm/km
SIWO-KUL D30 1x240 13,8/15 kV BK
Nexans ref. 10509102
- Verpackung: Schnittlänge (m)
- Leiterquerschnitt: 240 mm²
- Aussendurchmesser nominal: 29.65 mm
- Gewicht approximativ: 2373 kg/km
- Max. ohmscher Leiterwiderstand bei 20° C: 0.082 Ohm/km
SIWO-KUL D30 1x300 13,8/15 kV BK
Nexans ref. 10509103
- Verpackung: Schnittlänge (m)
- Leiterquerschnitt: 300 mm²
- Aussendurchmesser nominal: 32.5 mm
- Gewicht approximativ: 2947 kg/km
- Max. ohmscher Leiterwiderstand bei 20° C: 0.065 Ohm/km
Beschreibung
Beschreibung
Normen
-
ProduktCSA C22.2 N° 210-05; IEC 60228; UL 758
-
InstallationIEC 60092
-
TestsIEC 60331; IEC 60332-1; IEC 60332-3-22; IEC 60332-3-24; IEC 60754-1; IEC 60754-2; IEC 61034
Anwendungen
Die SIWO-KUL® D30-Kabelreihe wurde speziell entwickelt für:
- Verdrahtung von Leistungsschaltschränken, Umrichtern und Motorsteuerungen
- Industrieanlagen mit hohen thermischen Belastungen
- OEM-Anwendungen in den Bereichen Windenergie, Schiffbau und Bahntechnik
- Anschluss der Wicklungen von rotierenden Maschinen und Transformatoren der Wärmeklasse F und H
Hauptvorteile
- Hohe Flexibilität, ideal für kompakte Installationen
- Hervorragende Temperaturbeständigkeit (-55°C bis +180°C im Dauerbetrieb)
- Patentierte Technologie mit minimaler Teilentladungsneigung auch unter hoher Belastung
- Kompatibel mit gängigen Imprägnierharzen
- Beständig gegen Öle, UV-Strahlung und chemische Einflüsse
- Hohe Lebensdauer für langfristigen Betrieb
- Internationale Zulassungen und Zertifizierungen
- Brandverhalten
Zertifikate
- Typgenehmigungsbescheinigung: Lloyds Register LR21139304TA
- Typgenehmigungsbescheinigung: BV Marine & Offshore 09555/D0 BV, Aktenzeichen: ACE 01/723/01
- Konformitätsbescheinigung: UL758 AWM Style 3641, Aktenzeichen: AVLV2.E45073
- Konformitätsbescheinigung: CSA-Norm C22.2 Nr. 210-15, Aktenzeichen: LL 36040 AWM
Mit der Wahl der SIWO-KUL®-Serie entscheiden Sie sich für ein flexibles, robustes und langlebiges Kabel, das höchste Leistung in anspruchsvollsten Umgebungen gewährleistet.
