Nexans SIWO-KUL® D30 3.3 / 4.2 kV
Nexans SIWO-KUL® D30 3.3 / 4.2 kV

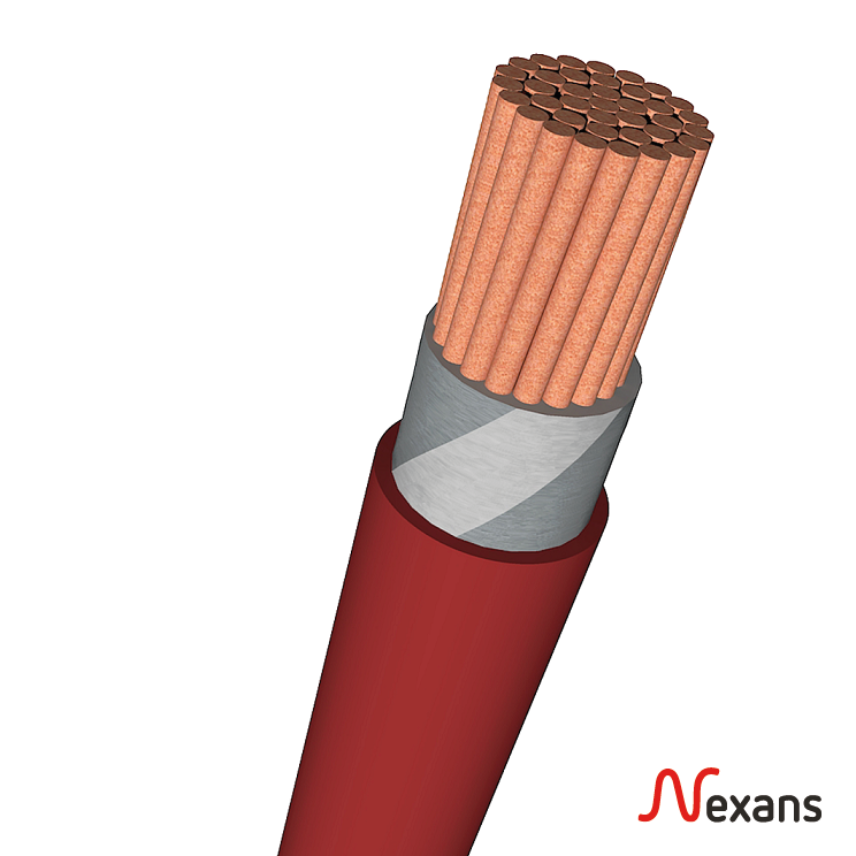

Diese flexiblen Einaderkabel wurden für Anwendungen mit hohen thermischen, elektrischen und umgebungsbedingten Belastungen entwickelt. Sie kombinieren einen flexiblen verzinnten Kupferleiter mit einer doppelten halogenfreien Silikonisolierung. Sie bieten eine hohe Flexibilität, zuverlässige elektrische Eigenschaften und eine ausgezeichnete Beständigkeit gegenüber extremen Temperaturen. Sie eignen sich für die Verdrahtung von Leistungsschaltschränken, Umrichtern, PCS-Systemen, Motorsteuerungen, rotierenden Maschinen sowie Transformatoren der Isolationsklassen F und H. Darüber hinaus sind sie für OEM-Anwendungen in den Bereichen Windenergie, Schiffbau und Bahntechnik sowie für AC/DC-Verbindungen in Photovoltaikanlagen und Energiespeichersystemen geeignet. Dank ihrer Beständigkeit gegenüber Temperaturschocks, Ölen, UV-Strahlung und chemischen Einflüssen stellen sie eine zuverlässige und langlebige Lösung dar.
Mehr lesenSIWO-KUL D30 1x2,5 3,3/4,2 kV RD
Nexans ref. 60011896
- Verpackung: Schnittlänge (m)
- Leiterquerschnitt: 2.5 mm²
- Aussendurchmesser nominal: 5.7 mm
- Gewicht approximativ: 49 kg/km
- Prüfspannung: 20 kV
- Durchschlagsspannung: 30 kV
- Minimaler Biegeradius ruhend: 34.2 mm
SIWO-KUL D30 1x4,0 3,3/4,2 kV RD
Nexans ref. 60011897
- Verpackung: Schnittlänge (m)
- Leiterquerschnitt: 4 mm²
- Aussendurchmesser nominal: 6.2 mm
- Gewicht approximativ: 66 kg/km
- Prüfspannung: 10 kV
- Durchschlagsspannung: 20 kV
- Minimaler Biegeradius ruhend: 37.2 mm
SIWO-KUL D30 1x6,0 3,3/4,2 kV RD
Nexans ref. 10512971
- Verpackung: Schnittlänge (m)
- Leiterquerschnitt: 6 mm²
- Aussendurchmesser nominal: 6.65 mm
- Gewicht approximativ: 84 kg/km
- Prüfspannung: 10 kV
- Durchschlagsspannung: 20 kV
- Minimaler Biegeradius ruhend: 39.9 mm
SIWO-KUL D30 1x10 3,3/4,2 kV RD
Nexans ref. 10558358
- Verpackung: Schnittlänge (m)
- Leiterquerschnitt: 10 mm²
- Aussendurchmesser nominal: 7.6 mm
- Gewicht approximativ: 128 kg/km
- Prüfspannung: 10 kV
- Durchschlagsspannung: 20 kV
- Minimaler Biegeradius ruhend: 45.6 mm
SIWO-KUL D30 1x16 3,3/4,2 kV RD
Nexans ref. 60011910
- Verpackung: Schnittlänge (m)
- Leiterquerschnitt: 16 mm²
- Aussendurchmesser nominal: 9.75 mm
- Gewicht approximativ: 192 kg/km
- Prüfspannung: 10 kV
- Durchschlagsspannung: 20 kV
- Minimaler Biegeradius ruhend: 58.2 mm
SIWO-KUL D30 1x25 3,3/4,2 kV RD
Nexans ref. 10500897
- Verpackung: Schnittlänge (m)
- Leiterquerschnitt: 25 mm²
- Aussendurchmesser nominal: 11.0 mm
- Gewicht approximativ: 270 kg/km
- Prüfspannung: 10 kV
- Durchschlagsspannung: 20 kV
- Minimaler Biegeradius ruhend: 67.2 mm
SIWO-KUL D30 1x35 3,3/4,2 kV RD
Nexans ref. 60011912
- Verpackung: Schnittlänge (m)
- Leiterquerschnitt: 35 mm²
- Aussendurchmesser nominal: 12.6 mm
- Gewicht approximativ: 378 kg/km
- Prüfspannung: 10 kV
- Durchschlagsspannung: 20 kV
- Minimaler Biegeradius ruhend: 75.3 mm
SIWO-KUL D30 1x50 3,3/4,2 kV RD
Nexans ref. 10500899
- Verpackung: Schnittlänge (m)
- Leiterquerschnitt: 50 mm²
- Aussendurchmesser nominal: 14.3 mm
- Gewicht approximativ: 527 kg/km
- Prüfspannung: 10 kV
- Durchschlagsspannung: 20 kV
- Minimaler Biegeradius ruhend: 88.2 mm
SIWO-KUL D30 1x70 3,3/4,2 kV RD
Nexans ref. 10500900
- Verpackung: Schnittlänge (m)
- Leiterquerschnitt: 70 mm²
- Aussendurchmesser nominal: 16.2 mm
- Gewicht approximativ: 694 kg/km
- Prüfspannung: 10 kV
- Durchschlagsspannung: 20 kV
- Minimaler Biegeradius ruhend: 99.3 mm
SIWO-KUL D30 1x95 3,3/4,2 kV RD
Nexans ref. 60011915
- Verpackung: Schnittlänge (m)
- Leiterquerschnitt: 95 mm²
- Aussendurchmesser nominal: 18.9 mm
- Gewicht approximativ: 908 kg/km
- Prüfspannung: 10 kV
- Durchschlagsspannung: 20 kV
- Minimaler Biegeradius ruhend: 113.1 mm
SIWO-KUL D30 1x120 3,3/4,2 kV RD
Nexans ref. 60011916
- Verpackung: Schnittlänge (m)
- Leiterquerschnitt: 120 mm²
- Aussendurchmesser nominal: 20.8 mm
- Gewicht approximativ: 1143 kg/km
- Prüfspannung: 10 kV
- Durchschlagsspannung: 20 kV
- Minimaler Biegeradius ruhend: 124.5 mm
SIWO-KUL D30 1x150 3,3/4,2 kV RD
Nexans ref. 60011917
- Verpackung: Schnittlänge (m)
- Leiterquerschnitt: 150 mm²
- Aussendurchmesser nominal: 22.5 mm
- Gewicht approximativ: 1438 kg/km
- Prüfspannung: 10 kV
- Durchschlagsspannung: 20 kV
- Minimaler Biegeradius ruhend: 134.7 mm
SIWO-KUL D30 1x185 3,3/4,2 kV RD
Nexans ref. 10558356
- Verpackung: Schnittlänge (m)
- Leiterquerschnitt: 185 mm²
- Aussendurchmesser nominal: 23.4 mm
- Gewicht approximativ: 1671 kg/km
- Prüfspannung: 10 kV
- Durchschlagsspannung: 20 kV
- Minimaler Biegeradius ruhend: 146.7 mm
SIWO-KUL D30 1x240 3,3/4,2 kV RD
Nexans ref. 10561432
- Verpackung: Schnittlänge (m)
- Leiterquerschnitt: 240 mm²
- Aussendurchmesser nominal: 26.3 mm
- Gewicht approximativ: 2200 kg/km
- Prüfspannung: 10 kV
- Durchschlagsspannung: 20 kV
- Minimaler Biegeradius ruhend: 161.1 mm
SIWO-KUL D30 1x300 3,3/4,2 kV RD
Nexans ref. 10556966
- Verpackung: Schnittlänge (m)
- Leiterquerschnitt: 300 mm²
- Aussendurchmesser nominal: 29.0 mm
- Gewicht approximativ: 2750 kg/km
- Prüfspannung: 10 kV
- Durchschlagsspannung: 20 kV
- Minimaler Biegeradius ruhend: 183.6 mm
Beschreibung
Beschreibung
Normen
-
ProduktCSA C22.2 N° 210-05; IEC 60228; UL 758
-
InstallationIEC 60092
-
TestsIEC 60331; IEC 60332-1; IEC 60332-3-22; IEC 60332-3-24; IEC 60754-1; IEC 60754-2; IEC 61034
Anwendungen
Die SIWO-KUL® D30-Kabelreihe wurde speziell entwickelt für:
- Verdrahtung von Leistungsschaltschränken, Umrichtern und Motorsteuerungen
- Industrieanlagen mit hohen thermischen Belastungen
- OEM-Anwendungen in den Bereichen Windenergie, Schiffbau und Bahntechnik
- AC/DC-Verbindungen für Photovoltaikanlagen und Batteriespeichersysteme
- Anschluss der Wicklungen von rotierenden Maschinen und Transformatoren der Wärmeklasse F und H
Hauptvorteile
- Hohe Flexibilität, ideal für kompakte Installationen
- Hervorragende Temperaturbeständigkeit (-55°C bis +180°C im Dauerbetrieb)
- Kompatibel mit gängigen Imprägnierharzen
- Beständigkeit gegen Öle, UV-Strahlung und chemische Einflüsse
- Hohe Lebensdauer für langfristigen Einsatz
- Internationale Zulassungen und Zertifizierungen
- Brandverhalten
Zertifikate
- Typgenehmigungsbescheinigung: Lloyds Register LR21139304TA
- Typgenehmigungsbescheinigung: BV Marine & Offshore 09555/D0 BV, Aktenzeichen: ACE 01/723/01
- Konformitätsbescheinigung: UL758 AWM Style 3641, Aktenzeichen: AVLV2.E45073
- Konformitätsbescheinigung: CSA-Norm C22.2 Nr. 210-15, Aktenzeichen: LL 36040 AWM
Mit der Wahl der SIWO-KUL® Reihe entscheiden Sie sich für ein flexibles, robustes und langlebiges Kabel, das für hohe Leistung in anspruchsvollsten Umgebungen entwickelt wurde.
