Nexans XKDT XLPE isolierte MS Kabel
Nexans XKDT XLPE isolierte MS Kabel

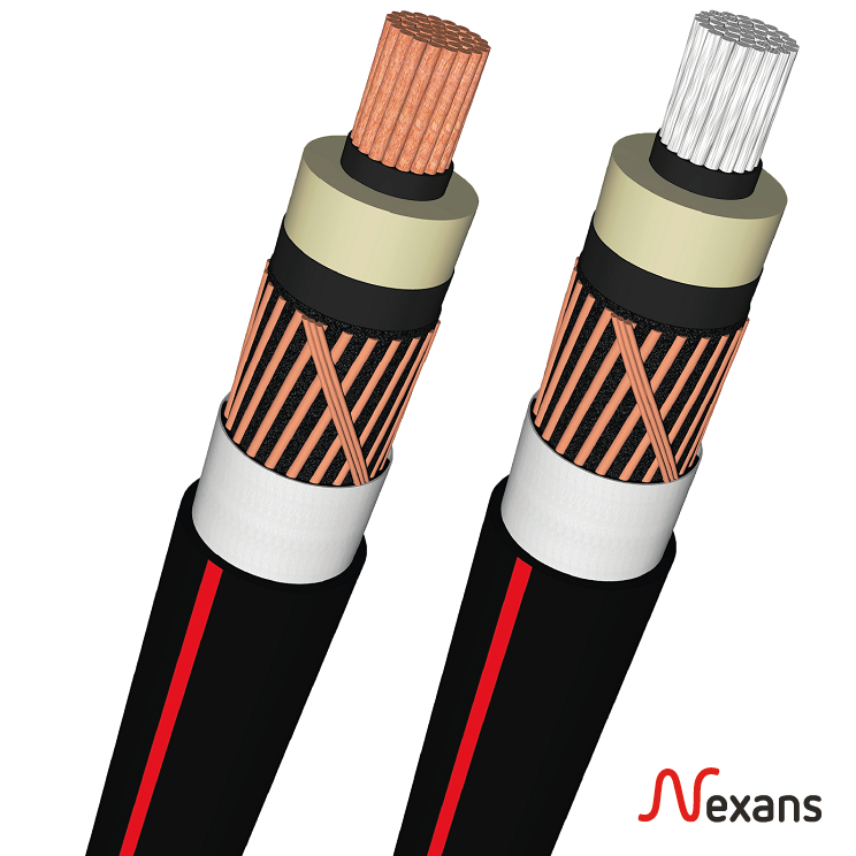

Die XKDT Familie – 12/20 kV einadrige Mittelspannungskabel – wurde entwickelt, um eine zuverlässige Leistung in Mittelspannungsverteilnetzen zu gewährleisten. Dank ihrer Robustheit, der XLPE-Isolierung sowie der hohen Beständigkeit gegenüber mechanischen und umweltbedingten Beanspruchungen garantieren diese Kabel einen langlebigen Betrieb in unterirdischen Installationen und elektrischen Infrastrukturen.
Mehr lesenXKDT 1x 25 Cu/10 mm² 12/20 kV
Nexans ref. 10152573
- Verpackung: m
- Leiterquerschnitt: 25 mm²
- I max. @ 60°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF1: 104 A
- I max. @ 60°C- in Luft, Dreieck, berührend, Schirmerdung 1pt, LF1: 117 A
- Brandlast: 17.2 MJ/m
- I max. @ 60°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF0.627: 110 A
- I max. @ 90°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF0627: 142 A
XKDT 1x 50 Al/10 mm² 12/20 kV
Nexans ref. 10221202
- Verpackung: m
- Leiterquerschnitt: 50 mm²
- I max. @ 60°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF1: 114 A
- I max. @ 60°C- in Luft, Dreieck, berührend, Schirmerdung 1pt, LF1: 131 A
- Brandlast: 18.6 MJ/m
- I max. @ 60°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF0.627: 121 A
- I max. @ 90°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF0627: 155 A
XKDT 1x 50 Cu/16 mm² 12/20kV
Nexans ref. 10152574
- Verpackung: m
- Leiterquerschnitt: 50 mm²
- I max. @ 60°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF1: 147 A
- I max. @ 60°C- in Luft, Dreieck, berührend, Schirmerdung 1pt, LF1: 170 A
- Brandlast: 19.8 MJ/m
- I max. @ 60°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF0.627: 157 A
- I max. @ 90°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF0627: 202 A
XKDT 1x 95 Al/16 mm² 12/20 kV
Nexans ref. 10152605
- Verpackung: m
- Leiterquerschnitt: 95 mm²
- I max. @ 60°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF1: 170 A
- I max. @ 60°C- in Luft, Dreieck, berührend, Schirmerdung 1pt, LF1: 200 A
- Brandlast: 23.2 MJ/m
- I max. @ 60°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF0.627: 182 A
- I max. @ 90°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF0627: 234 A
XKDT 1x 95 Cu/25 mm² 12/20kV
Nexans ref. 10152575
- Verpackung: m
- Leiterquerschnitt: 95 mm²
- I max. @ 60°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF1: 219 A
- I max. @ 60°C- in Luft, Dreieck, berührend, Schirmerdung 1pt, LF1: 258 A
- Brandlast: 24.8 MJ/m
- I max. @ 60°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF0.627: 234 A
- I max. @ 90°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF0627: 302 A
XKDT 1x150 Al/25 mm² 12/20 kV
Nexans ref. 10152606
- Verpackung: m
- Leiterquerschnitt: 150 mm²
- I max. @ 60°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF1: 216 A
- I max. @ 60°C- in Luft, Dreieck, berührend, Schirmerdung 1pt, LF1: 262 A
- Brandlast: 27 MJ/m
- I max. @ 60°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF0.627: 232 A
- I max. @ 90°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF0627: 299 A
XKDT 1x150 Cu/35 mm² 12/20kV
Nexans ref. 10152576
- Verpackung: m
- Leiterquerschnitt: 150 mm²
- I max. @ 60°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF1: 278 A
- I max. @ 60°C- in Luft, Dreieck, berührend, Schirmerdung 1pt, LF1: 338 A
- Brandlast: 29.5 MJ/m
- I max. @ 60°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF0.627: 299 A
- I max. @ 90°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF0627: 386 A
XKDT 1x240 Al/35 mm² 12/20 kV
Nexans ref. 10152607
- Verpackung: m
- Leiterquerschnitt: 240 mm²
- I max. @ 60°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF1: 289 A
- I max. @ 60°C- in Luft, Dreieck, berührend, Schirmerdung 1pt, LF1: 357 A
- Brandlast: 34.1 MJ/m
- I max. @ 60°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF0.627: 313 A
- I max. @ 90°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF0627: 404 A
XKDT 1x240 Cu/35 mm² 12/20kV
Nexans ref. 10152577
- Verpackung: m
- Leiterquerschnitt: 240 mm²
- I max. @ 60°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF1: 370 A
- I max. @ 60°C- in Luft, Dreieck, berührend, Schirmerdung 1pt, LF1: 458 A
- Brandlast: 37.9 MJ/m
- I max. @ 60°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF0.627: 401 A
- I max. @ 90°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF0627: 518 A
XKDT 1x300 Al/35 mm² 12/20 kV
Nexans ref. 10216057
- Verpackung: m
- Leiterquerschnitt: 300 mm²
- I max. @ 60°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF1: 332 A
- I max. @ 60°C- in Luft, Dreieck, berührend, Schirmerdung 1pt, LF1: 413 A
- Brandlast: 40.4 MJ/m
- I max. @ 60°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF0.627: 362 A
- I max. @ 90°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF0627: 467 A
XKDT 1x300 Cu/35 mm² 12/20kV
Nexans ref. 10152579
- Verpackung: m
- Leiterquerschnitt: 300 mm²
- I max. @ 60°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF1: 424 A
- I max. @ 60°C- in Luft, Dreieck, berührend, Schirmerdung 1pt, LF1: 528 A
- Brandlast: 45.3 MJ/m
- I max. @ 60°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF0.627: 463 A
- I max. @ 90°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF0627: 599 A
XKDT 1x400 Al/35 mm² 12/20 kV
Nexans ref. 10152608
- Verpackung: m
- Leiterquerschnitt: 400 mm²
- I max. @ 60°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF1: 380 A
- I max. @ 60°C- in Luft, Dreieck, berührend, Schirmerdung 1pt, LF1: 480 A
- Brandlast: 43.9 MJ/m
- I max. @ 60°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF0.627: 415 A
- I max. @ 90°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF0627: 536 A
XKDT 1x400 Cu/50 mm² 12/20kV
Nexans ref. 10152581
- Verpackung: m
- Leiterquerschnitt: 400 mm²
- I max. @ 60°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF1: 480 A
- I max. @ 60°C- in Luft, Dreieck, berührend, Schirmerdung 1pt, LF1: 608 A
- Brandlast: 50.4 MJ/m
- I max. @ 60°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF0.627: 525 A
- I max. @ 90°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF0627: 681 A
XKDT 1x500 Al/35 mm² 12/20 kV
Nexans ref. 10168129
- Verpackung: m
- Leiterquerschnitt: 500 mm²
- I max. @ 60°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF1: 436 A
- I max. @ 60°C- in Luft, Dreieck, berührend, Schirmerdung 1pt, LF1: 565 A
- Brandlast: 50.7 MJ/m
- I max. @ 60°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF0.627: 478 A
- I max. @ 90°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF0627: 618 A
XKDT 1x500 Cu/50 mm² 12/20kV
Nexans ref. 10152582
- Verpackung: m
- Leiterquerschnitt: 500 mm²
- I max. @ 60°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF1: 542 A
- I max. @ 60°C- in Luft, Dreieck, berührend, Schirmerdung 1pt, LF1: 700 A
- Brandlast: 58.2 MJ/m
- I max. @ 60°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF0.627: 594 A
- I max. @ 90°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF0627: 773 A
XKDT 1x630 Cu/70 mm² 12/20kV
Nexans ref. 10152584
- Verpackung: m
- Leiterquerschnitt: 630 mm²
- I max. @ 60°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF1: 628 A
- I max. @ 60°C- in Luft, Dreieck, berührend, Schirmerdung 1pt, LF1: 815 A
- Brandlast: 72.1 MJ/m
- I max. @ 60°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF0.627: 694 A
- I max. @ 90°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF0627: 906 A
Beschreibung
Beschreibung
Normen
-
ProduktHD 620; IEC 60228 Class 2 ; IEC 60502
Anwendungen
Diese Familie ist für einadrige Mittelspannungsverbindungen in Umspannwerken und unterirdischen Netzen ausgelegt:
- Unterirdische Verteilnetze
- Verlegung in Rohren und direkt im Erdreich
- Umspannwerke und MS-Anlagen
- Infrastrukturen mit hohen Anforderungen an Betriebs- und Versorgungssicherheit
Zentrale Vorteile
- Robuste XLPE-Isolierung für hohe dielektrische Leistungsfähigkeit
- Hervorragende mechanische und umwelttechnische Eigenschaften
- Hohe Lebensdauer für Mittelspannungsverteilnetze
- Geeignet für Erdverlegung, Rohrverlegung und spezielle Kabeltrassen
- Halogenfrei
- 10,4 % recyceltes Kupfer / CO₂-reduziertes Aluminium mit bis zu 40 % geringerem CO₂-Fussabdruck
Mit der Wahl der XKDT – 12/20 kV einadrigen Mittelspannungskabel entscheiden Sie sich für ein zuverlässiges, robustes und langlebiges Kabel, das den Anforderungen moderner Mittelspannungsnetze gerecht wird.
Berechnungsgrundlagen für Strombelastbarkeit MS Kabel
Die Ströme sind Indikativ und gelten für normale Betriebsbedingungen.
- Belastungsgrad 24h, 100 % LF= 1.0
- Dauerbetrieb bei 90 °C
Verlegung im Rohr in der Erde
- Verlegetiefe : 1.0 m
- Bodentemperatur : 20 °C
- Spezifischer thermischer Widerstand des Bodens : 1.0 °C m/W
Verlegung im Freien
- Maximale Lufttemperatur : 30 °C
- Gegen direkte Sonneneinstrahlung schützen
Die Erdung des Metallschirms:
-
Entweder an einem Ende; in diesem Fall erhöht sich die dabei induzierte Spannung proportional zur Länge der Verbindung.
Achtung, je länger die Verbindung, desto höher die induzierte Überspannung. Dies kann einen Durchschlag zur Folge haben.
-
Oder an beiden Enden; der dadurch erzeugte Strom verursacht mehr oder weniger akzeptable Verluste.
Korrekturfaktor
Wenn sich die Betriebsbedingungen von den oben genannten unterscheiden, muss der zulässige Strom, unter Berücksichtigung aller Korrekturfaktoren, die für die anfallenden Installations- und Servicebedingungen gelten, korrigiert werden.
Die wichtigsten Faktoren sind:
-
Variable Eingangsspannung, Belastungsgrad 10h, 100% und 14h, 60% Nennstrom LF = 0.627
-
Betriebstemperatur
-
Umgebungstemperatur
-
Thermischer Widerstand des Bodens [°C * m / W]
-
Magnetische Kabelarmierung.
Unsere Ingenieure stehen Ihnen bei eventuellen Fragen gerne zur Verfügung.
