Nexans GKN+ Cu Einleiterkabel
Nexans GKN+ Cu Einleiterkabel
NS-Netzkabel mit vernetzter HEPR-Isolation und konzentrischem Leiter aus Kupferdrähten.
Mehr lesenGKN+ 1 X 150/50 Curm 0.6/1 kV
Nexans ref. 10588149
- Verpackung: m
- Leiterquerschnitt: 150 mm²
- Zulässiger Strom in Luft, 30°C - im Dreieck verlegt: 410 A
- Zulässiger Strom in Erde, 20°C - im Dreieck verlegt: 360 A
- I max. @ 60°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF0.627: 297.4 A
- I max. @ 60°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF1: 276.6 A
- I max. @ 60°C- in Luft, Ebene, distanziert, Schirmerdung 1pt, LF1: 385.8 A
- I max. @ 90°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF0627: 384.9 A
- I max. @ 90°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF1: 357 A
- I max. @ 90°C- in Luft, Ebene, distanziert, Schirmerdung 1pt, LF1: 556.6 A
GKN+ 1 X 240/80 Curm 0.6/1 kV
Nexans ref. 10588150
- Verpackung: m
- Leiterquerschnitt: 240 mm²
- Zulässiger Strom in Luft, 30°C - im Dreieck verlegt: 550 A
- Zulässiger Strom in Erde, 20°C - im Dreieck verlegt: 470 A
- I max. @ 60°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF0.627: 400.7 A
- I max. @ 60°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF1: 369.7 A
- I max. @ 60°C- in Luft, Ebene, distanziert, Schirmerdung 1pt, LF1: 528.8 A
- I max. @ 90°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF0627: 519.5 A
- I max. @ 90°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF1: 477.7 A
- I max. @ 90°C- in Luft, Ebene, distanziert, Schirmerdung 1pt, LF1: 761.5 A
GKN+ 1 X 300/100 Curm 0.6/1 kV
Nexans ref. 10588151
- Verpackung: m
- Leiterquerschnitt: 300 mm²
- Zulässiger Strom in Luft, 30°C - im Dreieck verlegt: 630 A
- Zulässiger Strom in Erde, 20°C - im Dreieck verlegt: 530 A
- I max. @ 60°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF0.627: 452.9 A
- I max. @ 60°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF1: 416.7 A
- I max. @ 60°C- in Luft, Ebene, distanziert, Schirmerdung 1pt, LF1: 612.9 A
- I max. @ 90°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF0627: 588.2 A
- I max. @ 90°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF1: 539.4 A
- I max. @ 90°C- in Luft, Ebene, distanziert, Schirmerdung 1pt, LF1: 884.9 A
GKN+ 1x400 mm2 Cu rm/50 mm2 Cu K 1kV
Nexans ref.
- Verpackung: m
- Leiterquerschnitt: 400 mm²
- Zulässiger Strom in Luft, 30°C - im Dreieck verlegt: 840 A
- Zulässiger Strom in Erde, 20°C - im Dreieck verlegt: 670 A
- I max. @ 60°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF0.627: - A
- I max. @ 60°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF1: - A
- I max. @ 60°C- in Luft, Ebene, distanziert, Schirmerdung 1pt, LF1: - A
- I max. @ 90°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF0627: - A
- I max. @ 90°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF1: - A
- I max. @ 90°C- in Luft, Ebene, distanziert, Schirmerdung 1pt, LF1: - A
Beschreibung
Beschreibung
Normen
-
ProduktHD 603; IEC 60228
-
NationalASE
Anwendungen
- Niederspannungs-Verteilernetze U-Bahn.
- Verlegung Rohre, Dachrinnen, Kabeltrassen und in der Erde.
- Verlegung in elektrischen Schaltanlagen.

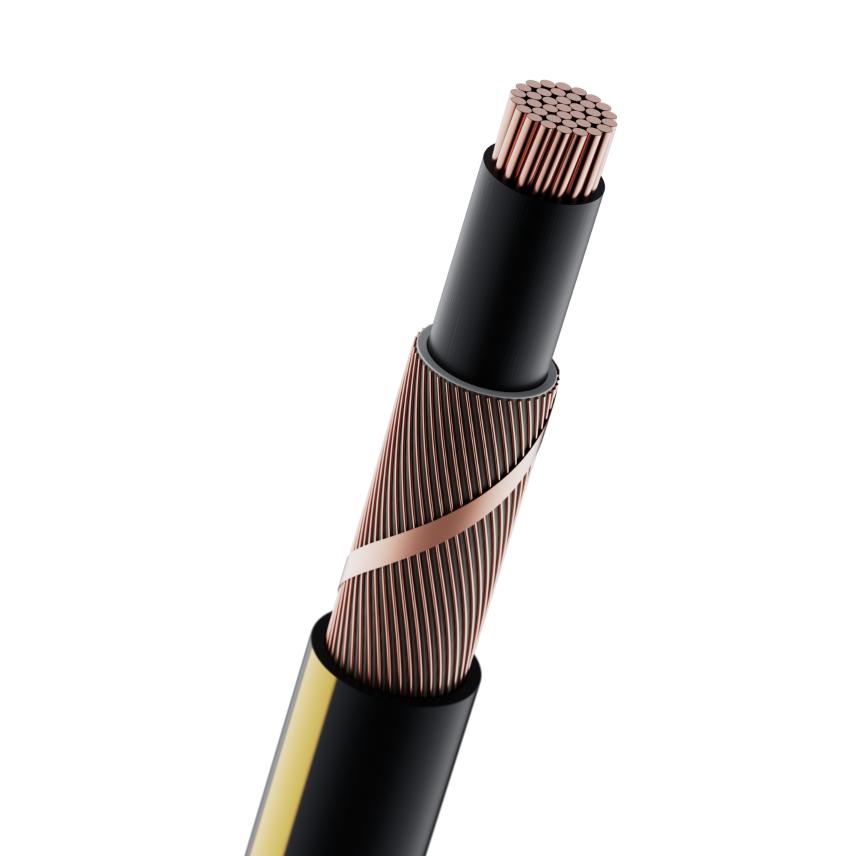

Konstruktion
- Kupferleiter
- Vernetzter Isolierung HEPR
- Gespritzter Füllmantel
- Konzentrischer Leiter aus Kupferdrähten
- Außenmantel aus 100% recyceltem PE, schwarz, mit zwei gelben Längsstreifen
Eigenschaften
Außenmantel aus 100% recyceltem PE, das speziell abriebfest ist und eine geringe Schrumpfrate aufweist. Bei gleicher Zugkraft ermöglicht der neue Mantel eine Verringerung der Einzugskräfte um bis zu 30%.
Kupferleiter, davon 10,4% recycelt
Neue Metrium-Metrierungstechnologie.
Halogenfrei
Reduziert die CO2-Emissionen um bis zu 40%.
Eigenschaften
Eigenschaften
Konstruktionsmerkmale
Konstruktionsmerkmale
Mit grün/gelbem Schutzleiter
Nein
Mit reduziertem Nullleiter
Nein
Abmessungen
Abmessungen
Anzahl Leiter
1
Leiterquerschnitt, Neutralleiter (wenn kleiner)
- mm²
