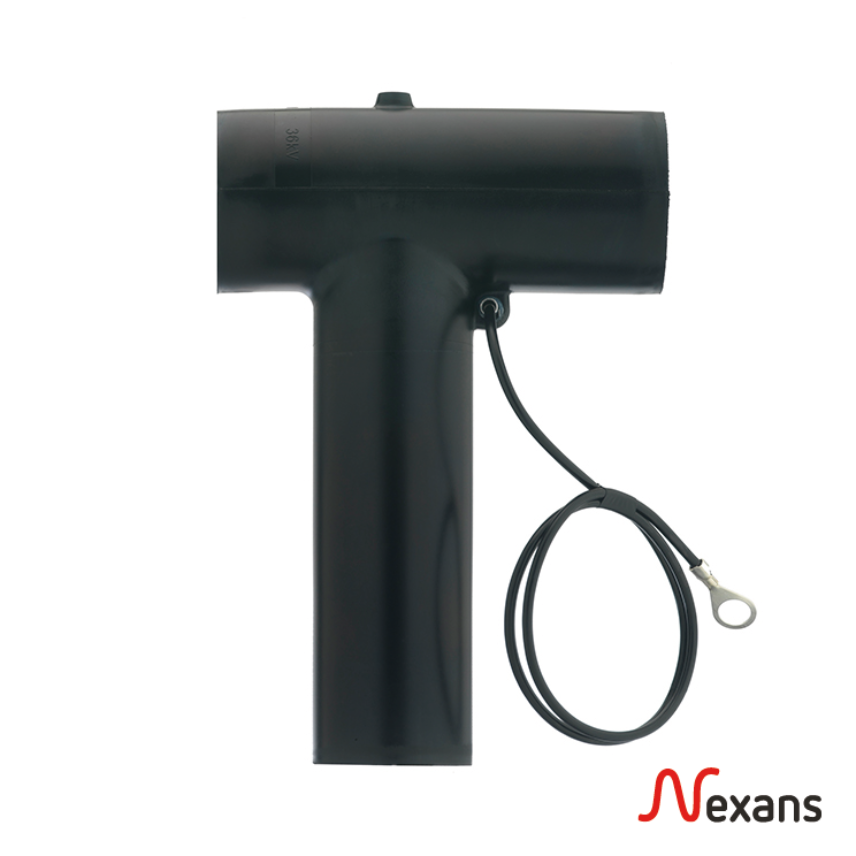

Nexans 480TBG Kompakt T-Steckendverschluss, Interface C
NEU
Nexans 480TBG Kompakt T-Steckendverschluss, Interface C
Nexans 480TB – kompakter T Steckverbinder für Mittelspannungsnetze. Abnehmbarer Interface C Steckverbinder für XLPE/EPR Kabel, berührungssicher und mit Schutzart IP67. Von 12 bis 42 kV, Querschnitt von 16 bis 300 mm² Kompaktes Design für enge Platzverhältnisse, kompatibel mit Nexans Verlängerungen, Durchführungen, Überspannungsableitern und Prüfzubehör. Kurz gesagt: Nexans Zuverlässigkeit, einfache Installation, minimaler Wartungsaufwand
Mehr lesenAMV-C-K480TBG-15/025-095S(3)
Nexans ref. 10537344
- Verpackung: Set (Kit)
- Abschirmung: Copper wires / 6mm²
- Durchmesser über Isolation, Bereich: 16 ... 26.5 mm
- Leiterquerschnitt, Bereich: 25 ... 95 mm²
- Nominale Betriebsspannung Uo/U: 12 / 20 (24) kV
AMV-C-K480TBG-15/SN/025-095S(3)
Nexans ref. 10563345
- Verpackung: Set (Kit)
- Abschirmung: Copper wires / 6mm²
- Durchmesser über Isolation, Bereich: 16 ... 26.5 mm
- Leiterquerschnitt, Bereich: 25 ... 95 mm²
- Nominale Betriebsspannung Uo/U: 12 / 20 (24) kV
AMV-C-K480TBG-21/095-300S(3)
Nexans ref. 10537347
- Verpackung: Set (Kit)
- Abschirmung: Copper wires / 6mm²
- Durchmesser über Isolation, Bereich: 22 ... 34.6 mm
- Leiterquerschnitt, Bereich: 95 ... 300 mm²
- Nominale Betriebsspannung Uo/U: 12 / 20 (24) kV
AMV-C-K480TBG-21/SN/095-300S(3)
Nexans ref. 10563344
- Verpackung: Set (Kit)
- Abschirmung: Copper wires / 6mm²
- Durchmesser über Isolation, Bereich: 22 ... 34.6 mm
- Leiterquerschnitt, Bereich: 95 ... 300 mm²
- Nominale Betriebsspannung Uo/U: 12 / 20 (24) kV
AMV-C-K480TBGE-15/025-095S(3)
Nexans ref. 10538797
- Verpackung: Set (Kit)
- Abschirmung: Aluminium tape
- Durchmesser über Isolation, Bereich: 16 ... 26.5 mm
- Leiterquerschnitt, Bereich: 25 ... 95 mm²
- Nominale Betriebsspannung Uo/U: 12 / 20 (24) kV
AMV-C-K480TBGE-21/095-300S(3)
Nexans ref. 10538798
- Verpackung: Set (Kit)
- Abschirmung: Aluminium tape
- Durchmesser über Isolation, Bereich: 22 ... 34.6 mm
- Leiterquerschnitt, Bereich: 95 ... 300 mm²
- Nominale Betriebsspannung Uo/U: 12 / 20 (24) kV
AMV-C-M480TBG-21/050-150S(3)
Nexans ref. 10537350
- Verpackung: Set (Kit)
- Abschirmung: Copper wires / 6mm²
- Durchmesser über Isolation, Bereich: 22 ... 34.6 mm
- Leiterquerschnitt, Bereich: 50 ... 150 mm²
- Nominale Betriebsspannung Uo/U: 18 / 30 (36) kV
AMV-C-M480TBG-27/095-300S(3)
Nexans ref. 10537352
- Verpackung: Set (Kit)
- Abschirmung: Copper wires / 6mm²
- Durchmesser über Isolation, Bereich: 28.5 ... 37.5 mm
- Leiterquerschnitt, Bereich: 95 ... 300 mm²
- Nominale Betriebsspannung Uo/U: 18 / 30 (36) kV
AMV-C-M480TBGE-21/050-150S(3)
Nexans ref. 10559124
- Verpackung: Set (Kit)
- Abschirmung: Aluminium tape
- Durchmesser über Isolation, Bereich: 22 ... 34.6 mm
- Leiterquerschnitt, Bereich: 50 ... 150 mm²
- Nominale Betriebsspannung Uo/U: 18 / 30 (36) kV
AMV-C-M480TBGE-27/095-300S(3)
Nexans ref. 10559126
- Verpackung: Set (Kit)
- Abschirmung: Aluminium tape
- Durchmesser über Isolation, Bereich: 28.5 ... 37.5 mm
- Leiterquerschnitt, Bereich: 95 ... 300 mm²
- Nominale Betriebsspannung Uo/U: 18 / 30 (36) kV
Beschreibung
Beschreibung
Normen
-
ProduktCENELEC EN 50180
-
TestsCENELEC HD 629.1
Allgemeine Beschreibung
- deckt der 480TB einen großen Bereich an Spannungen (12-42kV) und Leiterquerschnitten (16-300mm2) ab,
- lässt er sich einfach mit Nexans Verlängerungen, Durchführungen, Erdungsanschlüssen, Prüfstiften und Überspannungsableitern kombinieren,
- ermöglicht er einfache und mehrfache Konfigurationen (Einspeisung, Abzweig, Schutz, Messung).
- hervorragende elektrische und mechanische Eigenschaften,
- Schutzart IP67 für den Einsatz in anspruchsvollen Umgebungen,
- minimalen Wartungsaufwand nach korrekter Installation.
- weniger Platzbedarf in Ihren Schaltanlagen,
- vereinfachte Installation und Lagerhaltung dank Multi Interface Kompatibilität,
- langfristig sichere Mittelspannungsnetze.
Eigenschaften
Eigenschaften
Ressourcen
Ressourcen
Dokumentation
Verkauf & Lieferung Informationen
Vorfabrizierter EPDM‑Körper, im Werk geprüft, mit integrierter Elektrode und dicker halbleitender Schicht, äußerer leitfähiger Mantel.
Kontaktstift, Schirmanschluss, Kabeladapter, Montagehilfsmaterial und Montageanleitung.
Separat zu bestellen:
- Befestigungsbriden
- Aufteilkappe für Dreileiterkabel
Bitte bei der Bestellung angeben:
- Kabeltyp
- Isolationsdurchmesser
- Aufbau des Kabelschirms und gewünschte Schirmanbindung
- Leiterquerschnitt, Material und Klasse
Verpackungseinheit: Set 3 Stk
