XKDT-Y XLPE isolierte Dreileiterkabel

Produkte

XKDT-Y 3x1x 50/16 mm² 12/20 kV

Nexans ref. 10152556

  • Verpackung: m
  • Leiterquerschnitt: 50 mm²



XKDT-Y 3x1x 95/25 mm² 12/20 kV

Nexans ref. 10152557

  • Verpackung: m
  • Leiterquerschnitt: 95 mm²



XKDT-Y 3x1x150/35 mm² 12/20 kV

Nexans ref. 10152559

  • Verpackung: m
  • Leiterquerschnitt: 150 mm²



XKDT-Y 3x1x240/35 mm² 12/20 kV

Nexans ref. 10152560

  • Verpackung: m
  • Leiterquerschnitt: 240 mm²



Beschreibung

Beschreibung

Normen

  • International
    HD 620; IEC 60502
  • National
    ASE

Anwendungen

  • Unterirdische Verteilungsnetzen
  • Rohrverlegung und Erdverlegung
  • Verlegung/Montage in Unterstationen

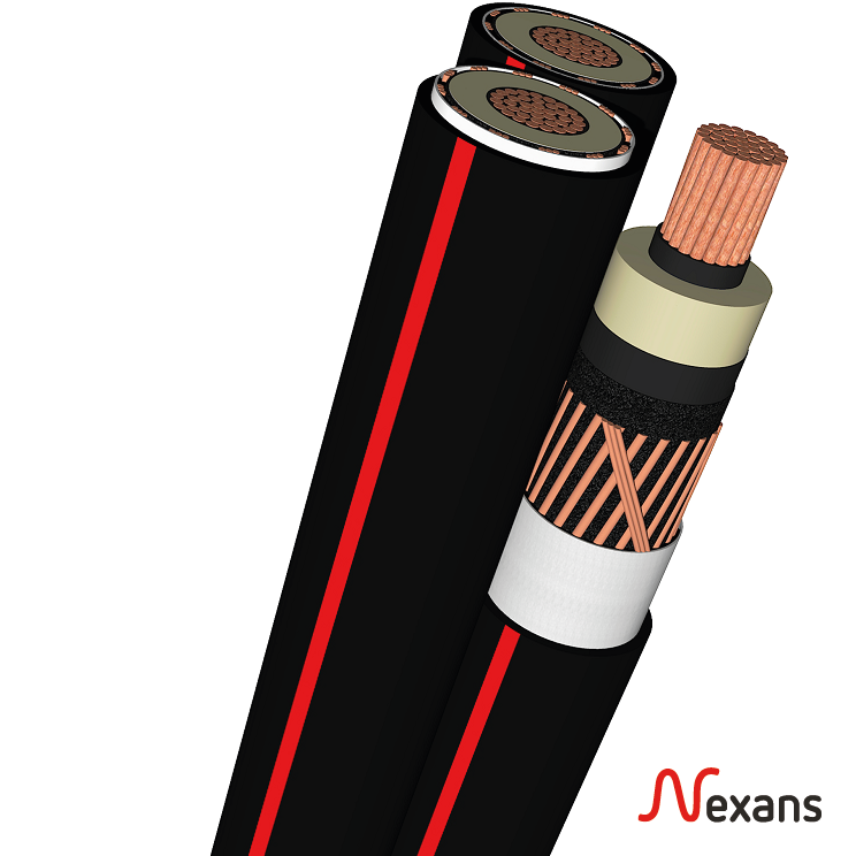

Konstruktion

  • Rund Kupferleiter oder Aluminiumleiter
  • Vernetzte Innerer Halbleiter
  • Vernetzte PE-Isolation (XLPE)
  • Vernetzte Äusserer Halbleiter
  • Halbleitendes Quellband
  • Abschirmung aus Kupferdrähte
  • Quellband
  • PE-Außenmantel schwarz, mit zwei roten Längsstreifen
  • Kabelaufbau der Dreileiterkabel:
  • Drei Einleiterkabel verseilt

Eigenschaften

  • Längswasserdichtigkeit, die das Kabel gegen die Ausbreitung von Feuchtigkeit im Falle einer Beschädigung des Mantels schützt, wird durch 2 Quellbänder gewährleistet
  • PE-Aussenmantel mit erhöhter Abriebfestigkeit und schwacher Schrumpfungsrate
  • Vernetzte PE-Isolation (XLPE) mit dielektrischer Festigkeit und schwachen dielektrischen Verluste
  • Halogenfrei

Berechnungsgrundlagen für Strombelastbarkeit MS Kabel

Die Ströme sind Indikativ und gelten für normale Betriebsbedingungen.

  • Belastungsgrad 24h, 100 % LF= 1.0
  • Dauerbetrieb bei 90 °C



Verlegung im Rohr in der Erde

  • Verlegetiefe : 1.0 m
  • Bodentemperatur : 20 °C
  • Spezifischer thermischer Widerstand des Bodens : 1.0 °C m/W



Verlegung im Freien

  • Maximale Lufttemperatur : 30 °C
  • Gegen direkte Sonneneinstrahlung schützen



Die Erdung des Metallschirms:



  • Entweder an einem Ende; in diesem Fall erhöht sich die dabei induzierte Spannung proportional zur Länge der Verbindung.

    Achtung, je länger die Verbindung, desto höher die induzierte Überspannung. Dies kann einen Durchschlag zur Folge haben.



  • Oder an beiden Enden; der dadurch erzeugte Strom verursacht mehr oder weniger akzeptable Verluste.



Korrekturfaktor

Wenn sich die Betriebsbedingungen von den oben genannten unterscheiden, muss der zulässige Strom, unter Berücksichtigung aller Korrekturfaktoren, die für die anfallenden Installations- und Servicebedingungen gelten, korrigiert werden.

Die wichtigsten Faktoren sind:

  • Variable Eingangsspannung, Belastungsgrad 10h, 100% und 14h, 60% Nennstrom LF = 0.627

  • Betriebstemperatur

  • Umgebungstemperatur

  • Thermischer Widerstand des Bodens [°C * m / W]

  • Magnetische Kabelarmierung.



Unsere Ingenieure stehen Ihnen bei eventuellen Fragen gerne zur Verfügung.
