Nexans Niederspannungs-Einleiterkabel Typ GKN-ALU
Nexans Niederspannungs-Einleiterkabel Typ GKN-ALU
NS-Netzkabel Aluminium mit vernetzter HEPR-Isolation und konzentrischem Leiter aus Kupferdrähten
Mehr lesenGKN-ALU 1 X 150 Alrm/30 Cu 0.6/1 kV
Nexans ref. 10504436
- Verpackung: m
- Leiterquerschnitt: 150 mm²
- Zulässiger Strom in Luft, 30°C - im Dreieck verlegt: 330 A
- Zulässiger Strom in Erde, 20°C - im Dreieck verlegt: 290 A
- I max. @ 60°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF0.627: 231 A
- I max. @ 60°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF1: 214.9 A
- I max. @ 60°C- in Luft, Ebene, distanziert, Schirmerdung 1pt, LF1: 298.7 A
- I max. @ 90°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF0627: 298.4 A
- I max. @ 90°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF1: 276.8 A
- I max. @ 90°C- in Luft, Ebene, distanziert, Schirmerdung 1pt, LF1: 430.3 A
GKN-ALU 1 X 240 Alrm/50 Cu 0.6/1 kV
Nexans ref. 10507374
- Verpackung: m
- Leiterquerschnitt: 240 mm²
- Zulässiger Strom in Luft, 30°C - im Dreieck verlegt: 450 A
- Zulässiger Strom in Erde, 20°C - im Dreieck verlegt: 380 A
- I max. @ 60°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF0.627: 313.3 A
- I max. @ 60°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF1: 289.1 A
- I max. @ 60°C- in Luft, Ebene, distanziert, Schirmerdung 1pt, LF1: 411.3 A
- I max. @ 90°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF0627: 405 A
- I max. @ 90°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF1: 372.5 A
- I max. @ 90°C- in Luft, Ebene, distanziert, Schirmerdung 1pt, LF1: 591 A
GKN-ALU 1 X 300 Alrm/70 Cu 0.6/1 kV
Nexans ref. 10217964
- Verpackung: m
- Leiterquerschnitt: 300 mm²
- Zulässiger Strom in Luft, 30°C - im Dreieck verlegt: 520 A
- Zulässiger Strom in Erde, 20°C - im Dreieck verlegt: 440 A
- I max. @ 60°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF0.627: 356 A
- I max. @ 60°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF1: 327.5 A
- I max. @ 60°C- in Luft, Ebene, distanziert, Schirmerdung 1pt, LF1: 476.8 A
- I max. @ 90°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF0627: 460.4 A
- I max. @ 90°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF1: 422.2 A
- I max. @ 90°C- in Luft, Ebene, distanziert, Schirmerdung 1pt, LF1: 685.6 A
GKN-ALU 1 X 400 Alrm/80 Cu 0.6/1 kV
Nexans ref. 10542191
- Verpackung: m
- Leiterquerschnitt: 400 mm²
- Zulässiger Strom in Luft, 30°C - im Dreieck verlegt: - A
- Zulässiger Strom in Erde, 20°C - im Dreieck verlegt: 491 A
- I max. @ 60°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF0.627: 415 A
- I max. @ 60°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF1: 380 A
- I max. @ 60°C- in Luft, Ebene, distanziert, Schirmerdung 1pt, LF1: 557 A
- I max. @ 90°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF0627: 538 A
- I max. @ 90°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF1: 491 A
- I max. @ 90°C- in Luft, Ebene, distanziert, Schirmerdung 1pt, LF1: 803 A
Beschreibung
Beschreibung
Normen
-
ProduktHD 603; IEC 60228
-
NationalASE
Anwendungen
- Niederspannungs-Verteilnetze U-Bahn.
- Poses Rohre, Dachrinnen, Kabeltrassen und in der Erde.
- Entsteht in elektrischen Schaltanlagen.

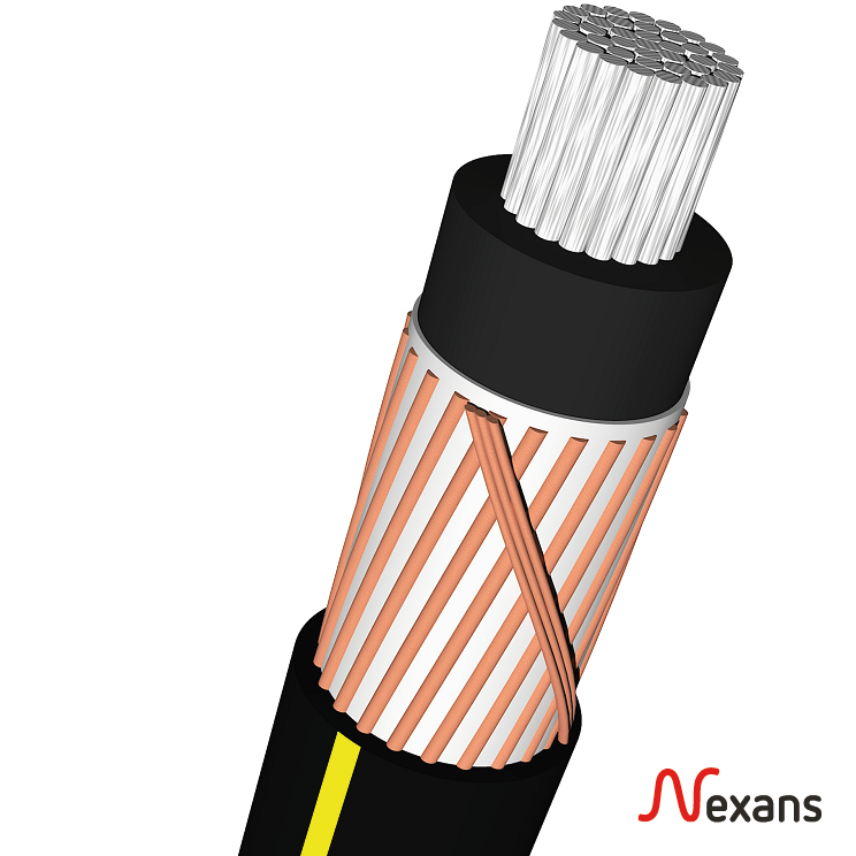

Konstruktion
- Aluminiumleiter
- Vernetzte HEPR-Isolation
- Gespritzter Füllmantel
- Konzentrischer Leiter aus Kupferdrähte
- PE-Aussenmantel
Eigenschaften
- Vernetzter Isolierung mit hoher Beständigkeit gegen hohe Betriebstemperaturen bei Überlast und Kurzschluss vernetzt.
- Keine Entwicklung von korrosiven Gasen = Sicherheit Einrichtungen.
- PE-Außenmantel besonders widerstandsfähig gegen Abrieb und geringe Schwindung.
- Keine Unterbrechung des Schutzleiters bei der Herstellung einer Ableitung.
- Halogenfrei
Eigenschaften
Eigenschaften
Elektrische Eigenschaften
Elektrische Eigenschaften
I max. @ 60°C-Verlegung, Ebene, distanziert, Schirmerdung 1pt, LF1
- A
