RW-BA PE-ALT-CLT 1X2/1,60 SW
Réf. Nexans 10205675
- Diamètre des conducteurs: 1,6 mm
- Diamètre externe nominal: 17,5 mm
- Masse approximative: 285 kg/km
RW-BA PE-ALT-CLT 1X4/1,53 SW
Réf. Nexans 10178681
- Diamètre des conducteurs: 1,53 mm
- Diamètre externe nominal: 17,1 mm
- Masse approximative: 326 kg/km
Description
Description
Normes
-
Normes internationalesIEC 60754-1; IEC 60754-2
Applications
Câble Balise ETCS pour réseaux ferroviaires

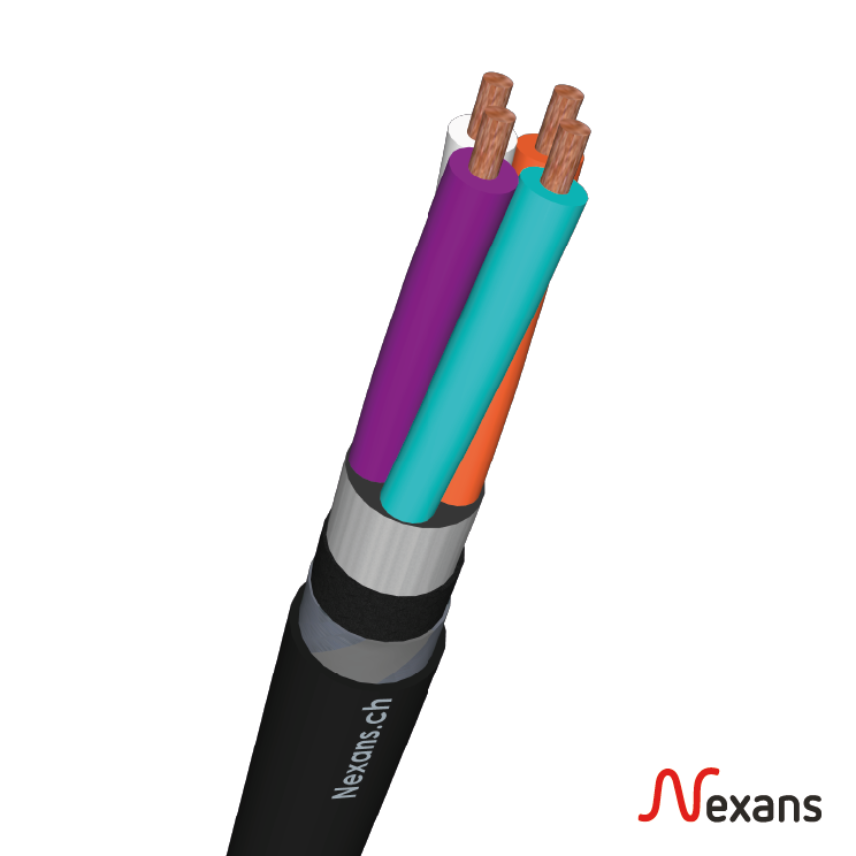

Construction
- Conducteur : Cuivre
- Isolation : Polyéthylène
- Ecran . Aluminium
- Armage : Double rubans en acier
- Gaine : PE noire
Propriétés
- Selon cahier des charges CFF ( 3001.52.2000)
- Selon cahier des charges Siemens (MKA 815.1)
- Protection contre les rongeurs
Caractéristiques
Caractéristiques
Caractéristiques de construction
Caractéristiques de construction
Couleur de la gaine
Noir
Ecran
Ruban aluminium contrecollé PE
Gaine extérieure
PE
Gaine interne
Polyethylene
Isolation du conducteur
Polyéthylene
Nature du conducteur
Cuivre massif
Protection
-
Sans halogène
oui
Type d'armure
Rubans d'acier galvanisés
Dimensions
Dimensions
Précision du diamètre
+/- 0.7 mm
Caractéristiques électriques
Caractéristiques électriques
Rigidité diélectrique entre conducteurs
2,5 kV
Rigidité diélectrique entre conducteurs et écran
2,5 kV
Caractéristiques d'utilisation
Caractéristiques d'utilisation
Résistance aux intempéries
Bon
Etanche
Radiale
Temperature minimale en service
-30 °C
Température de service max.
70 °C
Temperature d'installation minimale
-5 °C
