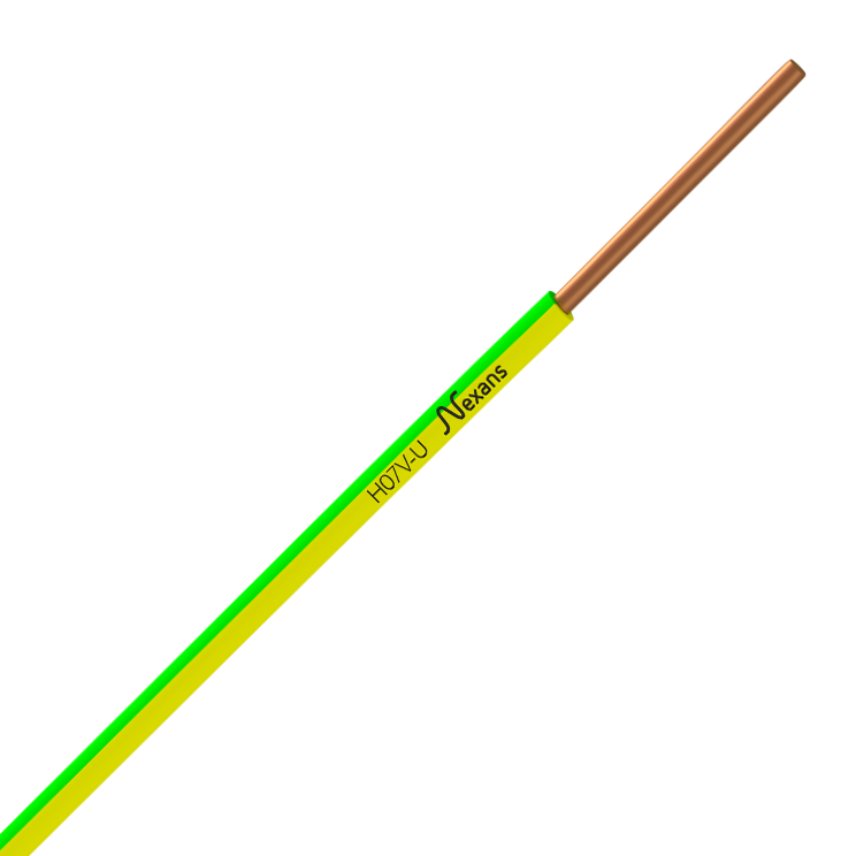

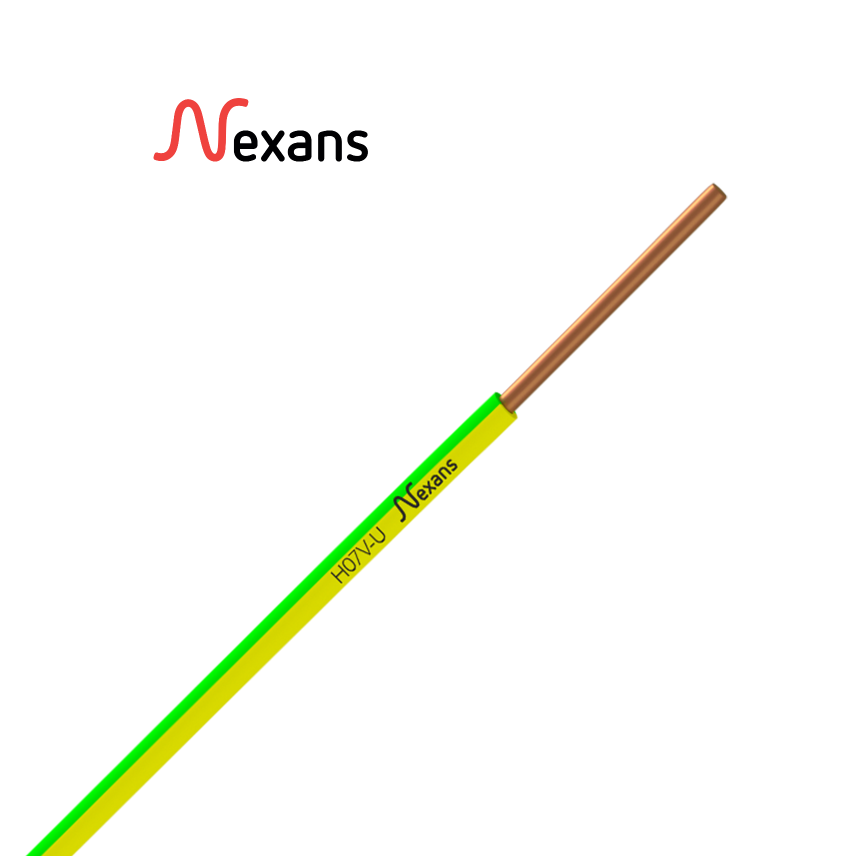

Nexans H07V-U PASSEO 1G2.5 GREEN/YELLOW C100m

Beschreibung

Beschreibung

Normen

  • International
    EN 50525-2-31; HD 21.3; IEC 60227-1
  • National
    NF C32-201/3

Application

Installationsleiter in Gebäuden, Maschines, usw. Keine Aussenanwendungen.



Design

  1. Leiter
    Kupferleiter blank Klasse 1
  2. Isolation
    PVC

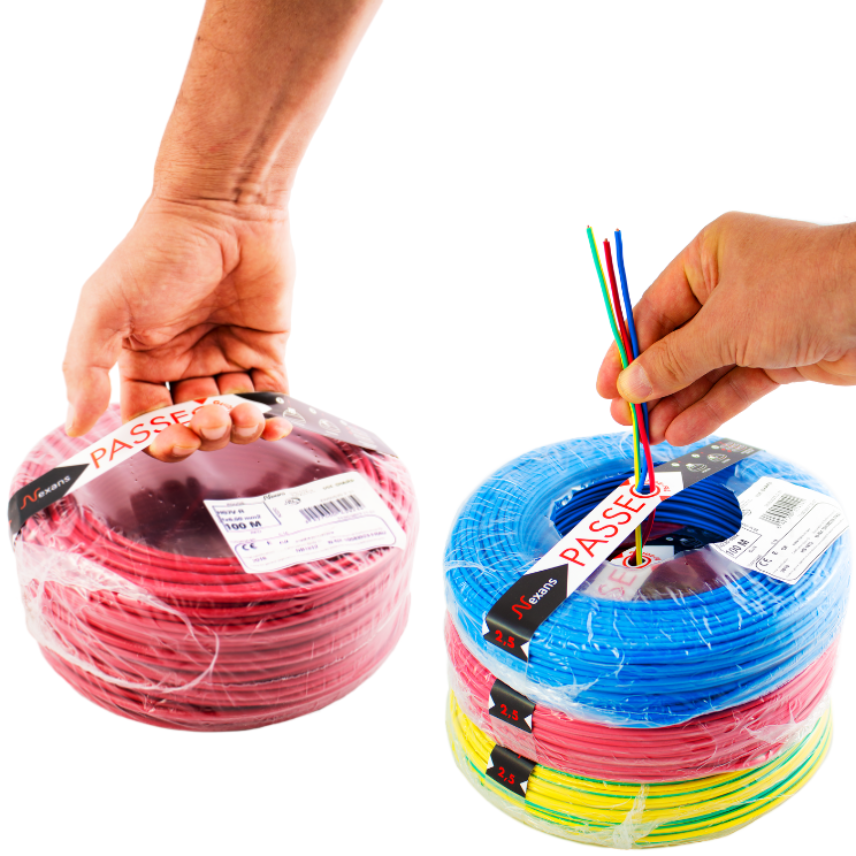

Gammes et couleurs disponibles pour PASSEO

Eigenschaften

Eigenschaften

Konstruktionsmerkmale

Konstruktionsmerkmale

Aussenmantelfarbe
grün / Gelb
Bleifrei
Ja
Flexibilität des Leiters
Massiv Klasse 1
Leiterform
Rund
Leiterisolationsmaterial
PVC
Leitermaterial
Kupferdraht

Abmessungen

Abmessungen

Aussendurchmesser maximal
3.9 mm
Gewicht approximativ
28 kg/km
Leiterquerschnitt
2.5 mm²
Anzahl Leiter
1

Elektrische Eigenschaften

Elektrische Eigenschaften

Nominale Betriebsspannung Uo/U
450 / 750 V
Spannungsabfall 3 Phasen
12.0 V/A.km
Spannungsabfall im Einleiter
14.0 V/A.km
Strombelastbarkeit Dreiphasenstrom
21.0 A
Strombelastbarkeit Einphasenstrom
24.0 A

Mechanische Eigenschaften

Mechanische Eigenschaften

Mechanischer Einschlagwiderstand
Gering

Anwendungsmerkmale

Anwendungsmerkmale

Flammwidrig
-
Maximale Leitertemperatur
70 °C
Max. zul. Leitertemp. im Kurzschlussfall
160 °C
Betriebstemperatur
-5 ... 60 °C
Witterungsbeständigkeit
Nein
Chemische Beständigkeit
Kurzfristig
Wasserdicht
Gering
Länge
100 m
Minimaler Biegeradius beim Verlegen
- mm
Minimaler Biegeradius ruhend
- mm
Verpackung
Ring

Ressourcen

Ressourcen

Dokumentation

Leistungserklärung

  • Leistungserklärung Nr (DoP) : 1000230-FRAU
  • Datum der Zertifizierung : 29.01.18
  • AVCP (Assessment and Verification of Constancy of Performance) : System 3
  • Benachrichtigte Stelle : NB 1812
  • Erklärte Leistung : Eca
