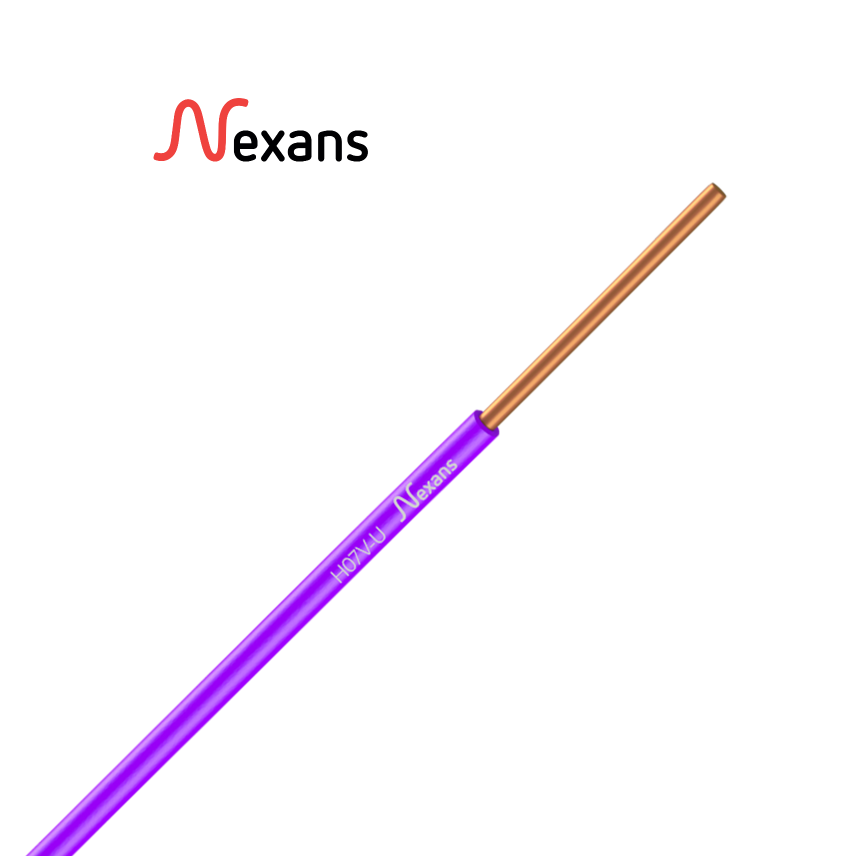

Nexans H07V-U PASSEO 1X2.5 PURPLE C100m
Nexans H07V-U PASSEO 1X2.5 PURPLE C100m
H07V-U conductors are used for fixed protected installations : i.e. ligths or control gear (from offices, domestic or commercial buildings ...) with voltage ≤ 1000V AC or ≤ 750 V DC . ..
Mehr lesen- Nexans ref. : 10269949
- Land ref. : 10521028
- EAN : 3427500030721
Beschreibung
Beschreibung
Normen
-
ProduktEN 50525-2-31; HD 21.3; IEC 60227-1; NF C32-201/3
Application
Installationsleiter in Gebäuden, Maschines, usw. Keine Aussenanwendungen.
Design
- Leiter
Kupferleiter blank Klasse 1 - Isolation
PVC
Gammes et couleurs disponibles pour PASSEO
Eigenschaften
Eigenschaften
Konstruktionsmerkmale
Konstruktionsmerkmale
Aussenmantelfarbe
Purple
Bleifrei
Ja
Flexibilität des Leiters
Massiv Klasse 1
Leiterform
Rund
Leiterisolationsmaterial
PVC
Leitermaterial
Kupferdraht
Abmessungen
Abmessungen
Aussendurchmesser maximal
3.9 mm
Gewicht approximativ
28 kg/km
Leiterquerschnitt
2.5 mm²
Anzahl Leiter
1
Elektrische Eigenschaften
Elektrische Eigenschaften
Nominale Betriebsspannung Uo/U
450 / 750 V
Spannungsabfall 3 Phasen
12.0 V/A.km
Spannungsabfall im Einleiter
14.0 V/A.km
Strombelastbarkeit Dreiphasenstrom
21.0 A
Strombelastbarkeit Einphasenstrom
24.0 A
Mechanische Eigenschaften
Mechanische Eigenschaften
Mechanischer Einschlagwiderstand
Gering
Anwendungsmerkmale
Anwendungsmerkmale
Flammwidrig
-
Maximale Leitertemperatur
70 °C
Max. zul. Leitertemp. im Kurzschlussfall
160 °C
Betriebstemperatur
-5 ... 60 °C
Witterungsbeständigkeit
Nein
Chemische Beständigkeit
Kurzfristig
Wasserdicht
Gering
Länge
100 m
Minimaler Biegeradius beim Verlegen
- mm
Minimaler Biegeradius ruhend
- mm
Verpackung
Ring
Ressourcen
Ressourcen
Dokumentation
Licence H07V-U
pdf — 66.3 kB
PEP ECOPASSPORT H07V-U ECA
pdf — 5.1 MB
CMC PASSEO VU
pdf — 250.3 kB
CMC H07V-U
pdf — 237.3 kB
Brochure gamme 2024
pdf — 3.1 MB
Leistungserklärung
- Leistungserklärung Nr (DoP) : 1000230-FRAU
- Datum der Zertifizierung : 29.01.18
- AVCP (Assessment and Verification of Constancy of Performance) : System 3
- Benachrichtigte Stelle : NB 1812
- Erklärte Leistung : Eca
