EASYFIL® - 3H07 V-U

Produkte

EASYFIL 3H07V-U 1.5 BE/BR/VJ R200 P3.6km

Nexans ref. 10539890

  • Verpackung: Ring (200m)
  • Leiterquerschnitt: 1.5 mm²
  • Länge: 150 m



EASYFIL 3H07V-U 2.5 BE/BR/VJ R150 P3.6km

Nexans ref. 10539889

  • Verpackung: Ring (150m)
  • Leiterquerschnitt: 2.5 mm²
  • Länge: 200 m



Beschreibung

Beschreibung

Normen

  • Produkt
    EN 50525-2-31; HD 21.3; IEC 60227-1; NF C32-201/3

Application

Nexans H07V-U conductors are used for fixed protected installations : i.e. ligths or control gear (from offices, domestic or commercial buildings ...) with voltage ≤ 1000V AC or ≤ 750 V DC . ...

Design

  1. 3 conductors H07V-U
    Bare copper class 1
  2. Insulation
    PVC
    Différent colors.

Installation

Open air, in conduit, in cable trunking, in cable ducting. Thanks to the sliding properties of insulation, H07V-U is made to facilitate processing while pulling in.



Voltage drop

Calculated with Cos phi = 0,8.



Permissible current and voltage drop are given

For conductor laid alone in insulating tube on a wall Temperature = 30°C. Permanent operation
If conditions are different, apply correction factors from NF C 15-100 standard or other equivalent national standard.

Marking

NEXANS EASYFIL section
For each wire : S.Y + USE H07V-U factory number«har»

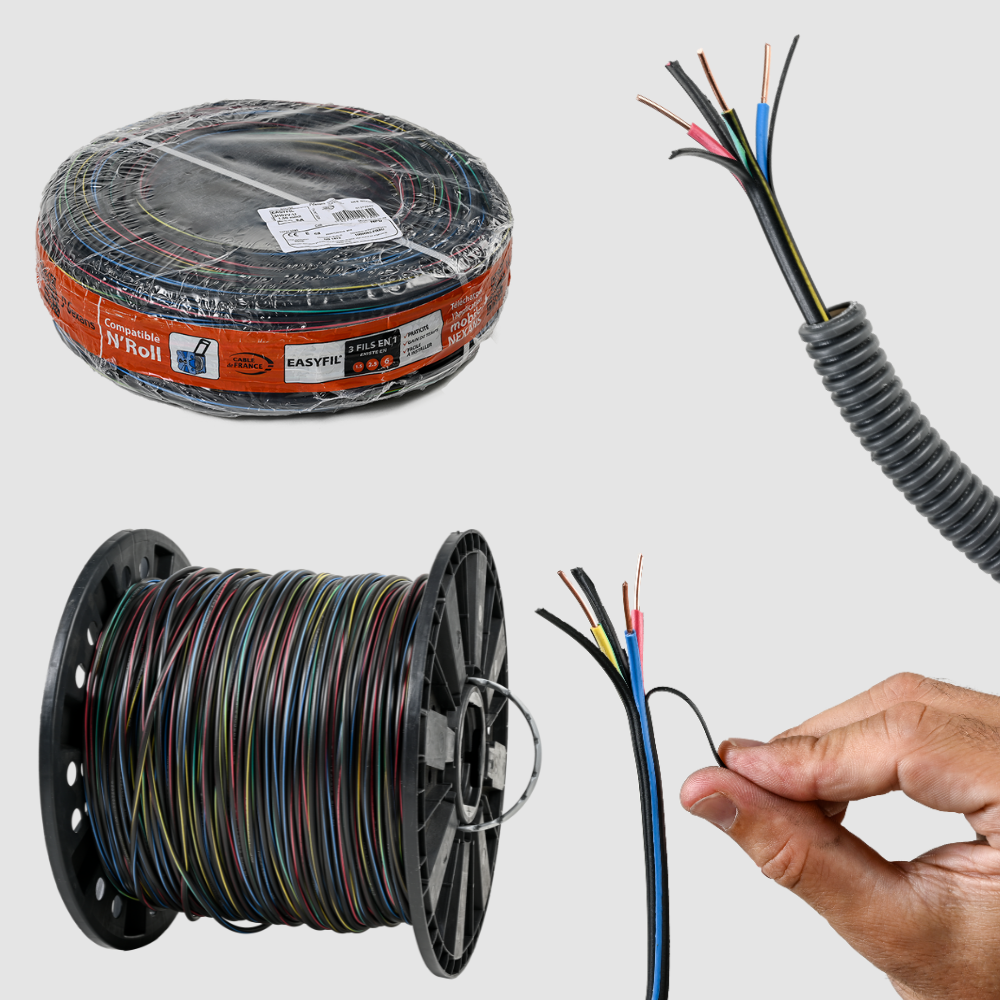

Produktvorteile



PRAKTISCH    EINFACH EINZUZIEHEN

Bis 5 Drähte in 1

  Verbindung der Drähte
  Die Drähte H07V-U/V-R sind vorverbunden mit einem handschälbaren Mantel.     Wenn Sie nicht nur ein Element zum einziehen haben, ist die Reibhaftung  in Rohren verbessert.
Vermeidet Knoten     Besseres Einzugsverhalten
  Kein Risiko mehr die Drähte zu verwickeln.     Der Mantel wurde speziell entwickelt um beim Einzug einfacher zu gleiten.
Einfache Benützung     EASYFIL® + N’Roll ® = Einfach
  Sie können die Drähte im Moment der Verbindung (ohne Werkzeug) separieren. Mit einer kurzen Handbewegung ist der Mantel entfernt.     In der Benützung von Ihrem Abroller N’Roll® mit EASYFIL®, verhindern Sie das verdrehen der Drähte.

ZEITGEWINN
Schneller Einzug
  Vorverbunden, Ihre Drähte H07V-U/V-R sind bereit um sofort verlegt zu werden.

Leichte Bedienung
  Bei der Verlegung in Kanälen bleiben die Drähte zusammen. Der Deckel ist einfacher zu schliessen.
Kompakt und wirksam
  Die Drähte bleiben zusammen. Es ist einfacher mehrere Bündel einzuziehen.


Nexans 3 H07V-U Easyfil can save you time and space

Eigenschaften

Eigenschaften

Konstruktionsmerkmale

Konstruktionsmerkmale

Bleifrei
Ja
Farbe
Blue, brown, yellow/green
Flexibilität des Leiters
Massiv Klasse 1
Leiterform
Rund
Leiterisolationsmaterial
PVC
Leitermaterial
Kupferdraht
Mit grün/gelbem Schutzleiter
-

Elektrische Eigenschaften

Elektrische Eigenschaften

Nominale Betriebsspannung Uo/U
450 / 750 V

Mechanische Eigenschaften

Mechanische Eigenschaften

Mechanischer Einschlagwiderstand
Gering
Kabelflexibiltät
Fest

Anwendungsmerkmale

Anwendungsmerkmale

Maximale Leitertemperatur
70 °C
Max. zul. Leitertemp. im Kurzschlussfall
160 °C
Betriebstemperatur
-5 ... 60 °C
Flammwidrig
C2, NF C 32-070 & IEC 60332-1
Witterungsbeständigkeit
-
Chemische Beständigkeit
Kurzfristig
Wasserdicht
Gering
