GKN 4 X 150/150 Curm 0.6/1 kV
GKN 4 X 150/150 Curm 0.6/1 kV
Niederspannungs-Netzkabel mit vernetzter HEPR-Isolation und konzentrischem Leiter aus Kupferdrähten
Mehr lesen- Nexans ref. : 10511682
- EAN : 7611755567033
Beschreibung
Beschreibung
Normen
-
ProduktHD 603; IEC 60228
-
NationalASE
Anwendungen
- Unterirdische Verteilungsnetzen
- Rohrverlegung und Erdverlegung
- Verlegung/Montage in Unterstationen

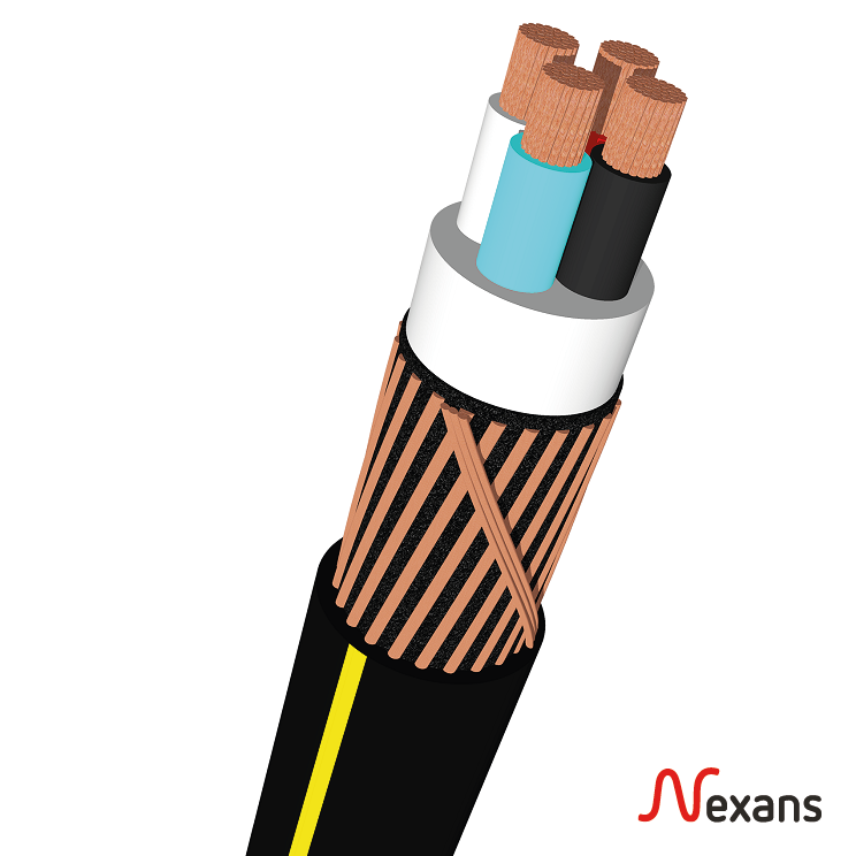

Konstruktion
- Kupferleiter oder Aluminiumleiter
- Vernetzter Isolierung HEPR
- Verseilte Leiter
- Gespritzter Füllmantel
- Konzentrischer Leiter aus Kupferdrähten
- PE-Außenmantel schwarz, mit zwei gelben Längsstreifen
Eigenschaften
- Vernetzter Isolierung mit hoher Beständigkeit gegen hohe Betriebstemperaturen bei Überlast und Kurzschluss vernetzt.
- Keine Entwicklung von korrosiven Gasen = Sicherheit Einrichtungen.
- PE-Außenmantel besonders widerstandsfähig gegen Abrieb und geringe.
- Schwindung.
- Keine Unterbrechung des Schutzleiters bei der Herstellung einer Ableitung.
- Halogenfrei
Eigenschaften
Eigenschaften
Konstruktionsmerkmale
Konstruktionsmerkmale
Leitermaterial
Kupfer
Leiterform
Rund
Flexibilität des Leiters
Verseilt Klasse 2
Leiterisolationsmaterial
HEPR
Anzahl Leiter
4
Leiter-Kennzeichnung
Rot Weiss Blau Schwarz
Material des konzentrischen Leiters / Schirm
Kupferdrähten
Aussenleitertyp
Ceander
Aussenmantel
PE
Aussenmantelfarbe
Schwarz + 2 gelbe Längsstreifen
Halogenfrei
Ja
Abmessungen
Abmessungen
Leiterquerschnitt
150 mm²
Leiterdurchmesser
14.5 mm
Durchmesser über Isolation
17.1 mm
Schirmquerschnitt
150 mm²
Durchmesser über Aussenleiter / Metallschirm
47.6 mm
Aussendurchmesser nominal
51.5 mm
Approximatives Kabelgewicht
793.1 kg/100m
Zusatzkabel-Durchmesser
- mm
Elektrische Eigenschaften
Elektrische Eigenschaften
Nominale Betriebsspannung Uo/U
0,6/1 kV
Max. zulässige Betriebsspannung
1 kV
Zulässiger Strom in Luft, 30°C - im Dreieck verlegt
408 A
Zulässiger Strom in Erde, 20°C - im Dreieck verlegt
323 A
Nom.-Kapazität / Phase
0.349 µF / km
Impedanz bei max. Betriebstemp.
0.159 Ohm
Reaktanz bei 50 Hz - im Dreieck
0.07 Ohm/km
Max. ohmscher Leiterwiderstand bei 20° C
0.124 Ohm/km
I max. @ 60°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF0.627
272.3 A
I max. @ 60°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF1
255.9 A
I max. @ 60°C- in Luft, Ebene, distanziert, Schirmerdung 1pt, LF1
294.1 A
I max. @ 90°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF0627
350.2 A
I max. @ 90°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF1
330 A
I max. @ 90°C- in Luft, Ebene, distanziert, Schirmerdung 1pt, LF1
419.2 A
Mechanische Eigenschaften
Mechanische Eigenschaften
Maximale Verlegezugkraft
24 kN
Anwendungsmerkmale
Anwendungsmerkmale
Biegefaktor bei Verlegung
10 (xD)
Biegefaktor nach Verlegung
8 (xD)
Max. Betriebstemperatur
90 °C
Max. zul. Leitertemp. im Kurzschlussfall
250 °C
Minimale Umgebungstemperatur bei Installation
-5 °C
Ressourcen
Ressourcen
Dokumentation
Accessories - GKN 4x150 150 Curm
pdf — 91.7 kB
Leistungserklärung
- Leistungserklärung Nr (DoP) : 1000377-CHCD
- Datum der Zertifizierung : 01.03.23
- AVCP (Assessment and Verification of Constancy of Performance) : System 4
- Erklärte Leistung : Fca
