GKN 3x150 Alrm / 95 Cu 0.6/1 kV
GKN 3x150 Alrm / 95 Cu 0.6/1 kV
Niederspannungs-Netzkabel mit HEPR-Isolation und konzentrischem Leiter aus Kupferdrähten
Mehr lesen- Nexans ref. : 10152871
- EAN : 7611755203399
Beschreibung
Beschreibung
Normen
-
InternationalHD 603; IEC 60228
-
NationalASE
Anwendungen
- Unterirdische Verteilungsnetzen
- Rohrverlegung und Erdverlegung
- Verlegung/Montage in Unterstationen

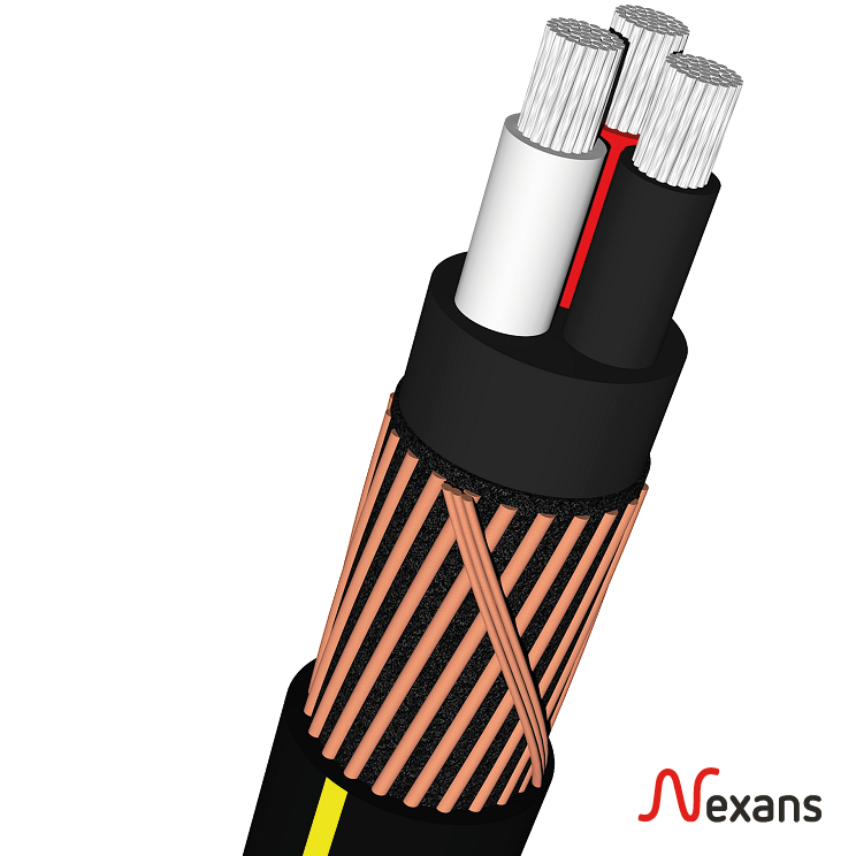

Konstruktion
- Aluminiumleiter
- Vernetzter Isolierung HEPR
- Verseilte Leiter
- Gespritzter Füllmantel
- Konzentrischer Leiter aus Kupferdrähten
- PE-Außenmantel schwarz, mit zwei gelben Längsstreifen
Eigenschaften
- Vernetzter Isolierung mit hoher Beständigkeit gegen hohe Betriebstemperaturen bei Überlast und Kurzschluss vernetzt.
- Keine Entwicklung von korrosiven Gasen = Sicherheit Einrichtungen.
- PE-Außenmantel besonders widerstandsfähig gegen Abrieb und geringe Schwindung.
- Keine Unterbrechung des Schutzleiters bei der Herstellung einer Ableitung.
- Halogenfrei
Eigenschaften
Eigenschaften
Konstruktionsmerkmale
Konstruktionsmerkmale
Leitermaterial
Aluminium
Leiterform
Rund
Flexibilität des Leiters
Verseilt Klasse 2
Leiterisolationsmaterial
HEPR
Anzahl Leiter
3
Leiter-Kennzeichnung
Schwarz, rot, weiss
Material des konzentrischen Leiters / Schirm
Kupferdrähten
Aussenleitertyp
Ceander
Aussenmantel
PE
Aussenmantelfarbe
Schwarz + 2 gelbe Längsstreifen
Halogenfrei
Ja
Abmessungen
Abmessungen
Leiterquerschnitt
150 mm²
Leiterdurchmesser
14.4 mm
Durchmesser über Isolation
17.0 mm
Schirmquerschnitt
95 mm²
Durchmesser über Aussenleiter / Metallschirm
42.6 mm
Aussendurchmesser nominal
46.9 mm
Approximatives Kabelgewicht
360.5 kg/100m
Elektrische Eigenschaften
Elektrische Eigenschaften
Nominale Betriebsspannung Uo/U
0.6/1 kV
Max. zulässige Betriebsspannung
1 kV
Nom.-Kapazität / Phase
0.359 µF / km
Impedanz bei max. Betriebstemp.
0.275 Ohm
Reaktanz bei 50 Hz - im Dreieck
0.07 Ohm/km
Max. ohmscher Leiterwiderstand bei 20° C
0.206 Ohm/km
I max. @ 60°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF0.627
- A
I max. @ 90°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF0627
- A
Zulässiger Strom in Erde, 20°C - im Dreieck verlegt
252 A
Zulässiger Strom in Luft, 30°C - im Dreieck verlegt
318 A
Mechanische Eigenschaften
Mechanische Eigenschaften
Maximale Verlegezugkraft
9 kN
Anwendungsmerkmale
Anwendungsmerkmale
Biegefaktor bei Verlegung
10 (xD)
Biegefaktor nach Verlegung
8 (xD)
Max. Betriebstemperatur
90 °C
Max. zul. Leitertemp. im Kurzschlussfall
250 °C
Minimale Umgebungstemperatur bei Installation
-5 °C
Ressourcen
Ressourcen
Leistungserklärung
- Leistungserklärung Nr (DoP) : 1000381-CHCD
- Datum der Zertifizierung : 22.06.17
- AVCP (Assessment and Verification of Constancy of Performance) : System 4
- Erklärte Leistung : Fca
