Niederspannungs-Einleiterkabel Typ GKN-CU

Produkte

GKN 1 X 150/50 Curm 0.6/1 kV

Nexans ref. 10152839

  • Verpackung: m
  • Leiterquerschnitt: 150 mm²
  • Zulässiger Strom in Luft, 30°C - im Dreieck verlegt: 410 A
  • Zulässiger Strom in Erde, 20°C - im Dreieck verlegt: 360 A
  • I max. @ 60°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF0.627: 297.4 A
  • I max. @ 60°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF1: 276.6 A
  • I max. @ 60°C- in Luft, Ebene, distanziert, Schirmerdung 1pt, LF1: 385.8 A
  • I max. @ 90°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF0627: 384.9 A
  • I max. @ 90°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF1: 357 A
  • I max. @ 90°C- in Luft, Ebene, distanziert, Schirmerdung 1pt, LF1: 556.6 A



GKN 1 X 240/80 Curm 0.6/1 kV

Nexans ref. 10152840

  • Verpackung: m
  • Leiterquerschnitt: 240 mm²
  • Zulässiger Strom in Luft, 30°C - im Dreieck verlegt: 550 A
  • Zulässiger Strom in Erde, 20°C - im Dreieck verlegt: 470 A
  • I max. @ 60°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF0.627: 400.7 A
  • I max. @ 60°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF1: 369.7 A
  • I max. @ 60°C- in Luft, Ebene, distanziert, Schirmerdung 1pt, LF1: 528.8 A
  • I max. @ 90°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF0627: 519.5 A
  • I max. @ 90°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF1: 477.7 A
  • I max. @ 90°C- in Luft, Ebene, distanziert, Schirmerdung 1pt, LF1: 761.5 A



GKN 1 X 300/100 Curm 0.6/1 kV

Nexans ref. 10152841

  • Verpackung: m
  • Leiterquerschnitt: 300 mm²
  • Zulässiger Strom in Luft, 30°C - im Dreieck verlegt: 630 A
  • Zulässiger Strom in Erde, 20°C - im Dreieck verlegt: 530 A
  • I max. @ 60°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF0.627: 452.9 A
  • I max. @ 60°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF1: 416.7 A
  • I max. @ 60°C- in Luft, Ebene, distanziert, Schirmerdung 1pt, LF1: 612.9 A
  • I max. @ 90°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF0627: 588.2 A
  • I max. @ 90°C- Verlegung, Dreieck, berührend, Schirmerdung 1pt, LF1: 539.4 A
  • I max. @ 90°C- in Luft, Ebene, distanziert, Schirmerdung 1pt, LF1: 884.9 A



Beschreibung

Beschreibung

Normen

  • International
    HD 603; IEC 60228
  • National
    ASE

Niederspannungs-Netzkabel mit Kupferleiter, vernetzte HEPR-Isolation und konzentrischem Leiter aus Kupferdrähten.



Anwendungen

  • Niederspannungs-Verteilernetze U-Bahn.
  • Verlegung Rohre, Dachrinnen, Kabeltrassen und in der Erde.
  • Verlegung in elektrischen Schaltanlagen.

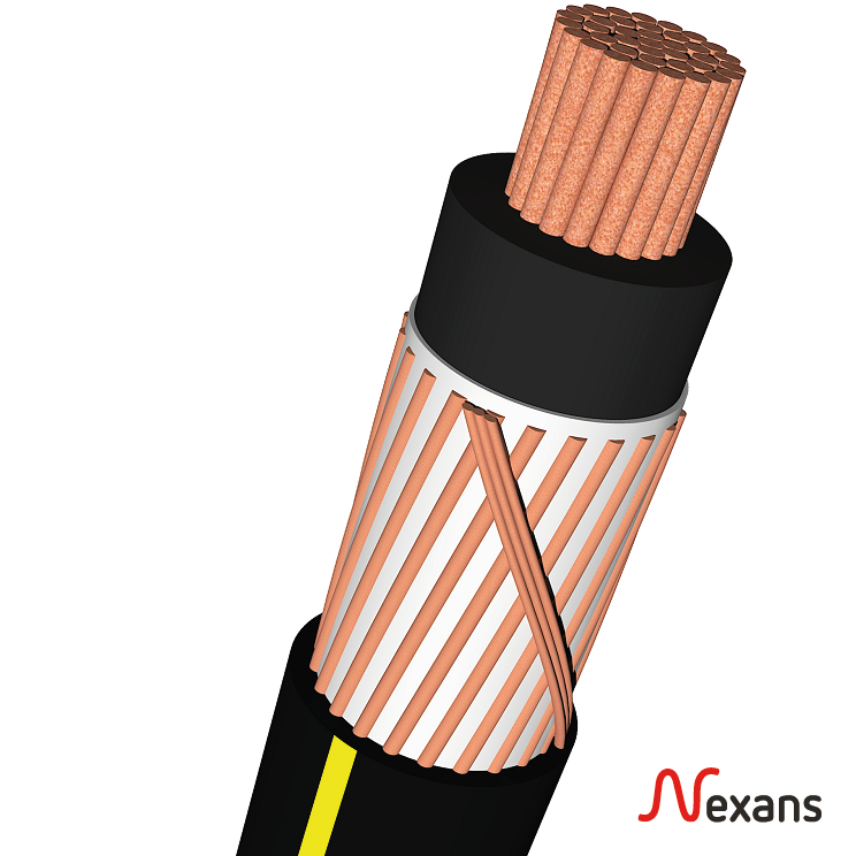

Konstruktion

  • Kupferleiter
  • Vernetzte HEPR-Isolation
  • Gespritzter Füllmantel
  • Konzentrischer Leiter aus Kupferdrähten
  • PE-Aussenmantel



Andere Ausführungen

  • Aussführung mit flammwidrigem Zwischen- und Aussenmantel

Eigenschaften

Eigenschaften

Elektrische Eigenschaften

Elektrische Eigenschaften

AC resistance at 110°C, 60Hz
- Ohm/kft
