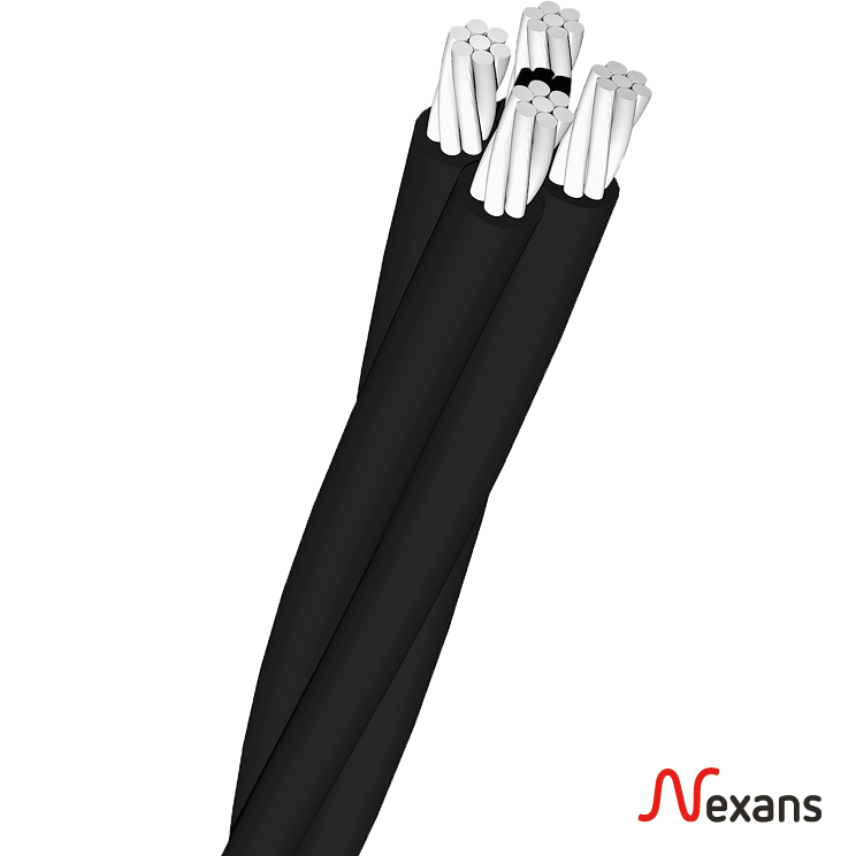

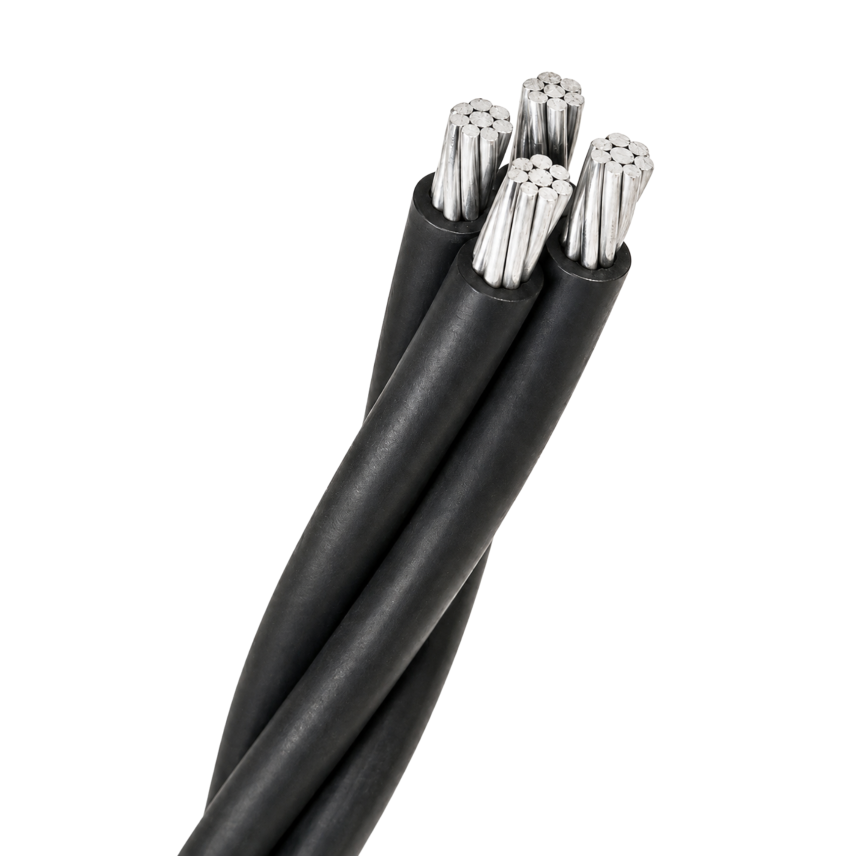

Niederspannungs-Luftdrillkabel Typ Torsathene
Niederspannungs-Luftdrillkabel Typ Torsathene
Verseilte NS-Luftdrillkabel mit Aluminiumleiter, XLPE isoliert (vernetztes PE).
Mehr lesenTORSATHENE 4 x 150 mm² Al rm schwarz
Nexans ref. 10512324
- Verpackung: Sack (m)
- Leiterquerschnitt: 150 mm²
TORSATHENE 4 x 25 mm² Al rm + 1 x 10 mm² Cu re 0.6/1 kV
Nexans ref. 10152876
- Verpackung: Sack (m)
- Leiterquerschnitt: 25 mm²
TORSATHENE 4 x 25 mm² Al rm schwarz 0.6/1 kV
Nexans ref. 10152873
- Verpackung: Sack (m)
- Leiterquerschnitt: 25 mm²
TORSATHENE 4 x 50 mm² Al rm + 1 x 10 mm² Cu re, 0.6/1 kV
Nexans ref. 10152877
- Verpackung: Sack (m)
- Leiterquerschnitt: 50 mm²
TORSATHENE 4 x 50 mm² Al rm 0.6/1 kV
Nexans ref. 10152874
- Verpackung: Sack (m)
- Leiterquerschnitt: 50 mm²
TORSATHENE 4 x 95 mm² Al rm + 1 x 10 mm² Cu re, 0.6/1 kV
Nexans ref. 10152878
- Verpackung: Sack (m)
- Leiterquerschnitt: 95 mm²
TORSATHENE 4 x 95 mm² Al rm schwarz
Nexans ref. 10152875
- Verpackung: Sack (m)
- Leiterquerschnitt: 95 mm²
TORSATHENE 4x150 mm² Al rm + 1x10 mm² Cu re, 0.6/1 kV
Nexans ref. 10217445
- Verpackung: Sack (m)
- Leiterquerschnitt: 150 mm²
Beschreibung
Beschreibung
Normen
-
ProduktHD 603
-
NationalASE
Applications
Anwendungen
- Strecken durch Waldgebiete und entlang von Alleen (Bäume fällen weitgehend unnötig)
- Besonders durch Wind, Schnee und Baumfall gefährdete Strecken (herabgefallene Leitungen können in Betrieb bleiben)
- Verstärkung vorhandener Ortsnetze
Konstruktion
- Aluminiumleiter
- Vernetztes PE, grau, wetterfest und UV beständig
- Verseilung mit langem Schlag der isolierten Leiter
- Phasen Kennzeichnung durch 0 - 3 Rillen
- Optional: Isolierter Kupferleiter
Eigenschaften
- Geringerer Spannungsabfall bei gleichen Sektionen (geringere Selbstinduktion)
- Vollkommen isoliertes Netz
- Schutz des Montagepersonals
- Anschluss unter Spannung möglich
- Wesentlich geringere Instandhaltungskosten
- Baukosten vergleichbar oder niedriger
Minimalster Durchhang
##image:61733##
Eigenschaften
Eigenschaften
Konstruktionsmerkmale
Konstruktionsmerkmale
Leitermaterial
Aluminium
Leiterform
Rund
Flexibilität des Leiters
Verseilt Klasse 2
Leiterisolationsmaterial
XLPE (chemical)
Farbe
Schwarz
Leiter-Kennzeichnung
0 bis 3 Rillen
Elektrische Eigenschaften
Elektrische Eigenschaften
Nominale Betriebsspannung Uo/U
0,6/1 kV
Max. zulässige Betriebsspannung
1000 V
Prüfspannung
4000 V
Anwendungsmerkmale
Anwendungsmerkmale
Einsatzbereich
Luft
Max. Betriebstemperatur
90 °C
Max. zul. Leitertemp. im Kurzschlussfall
250 °C
