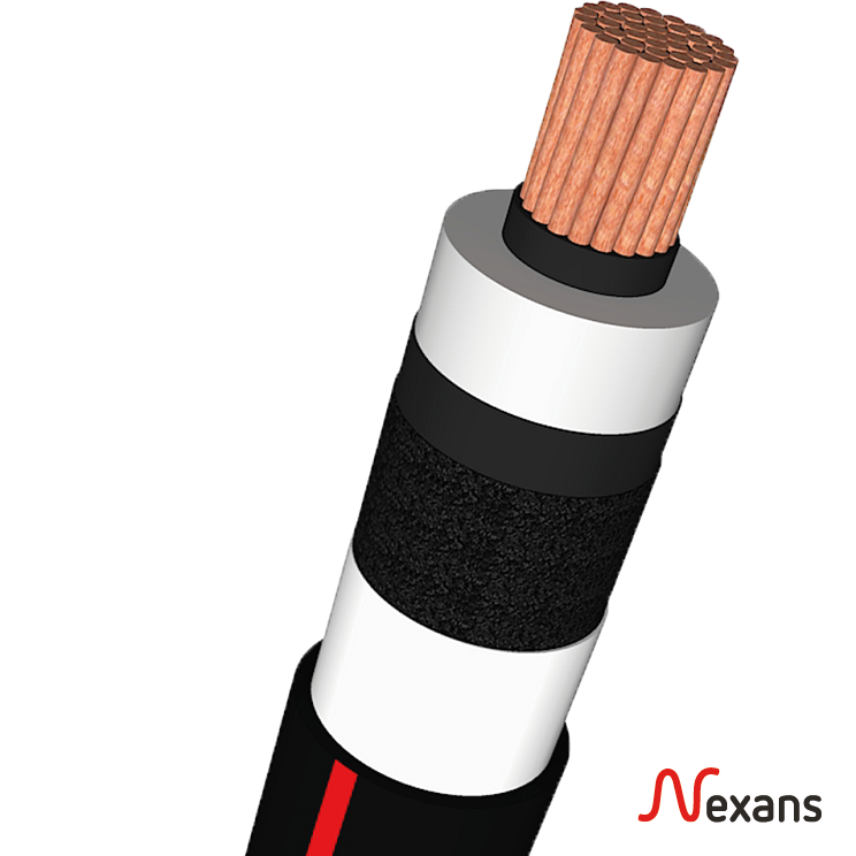

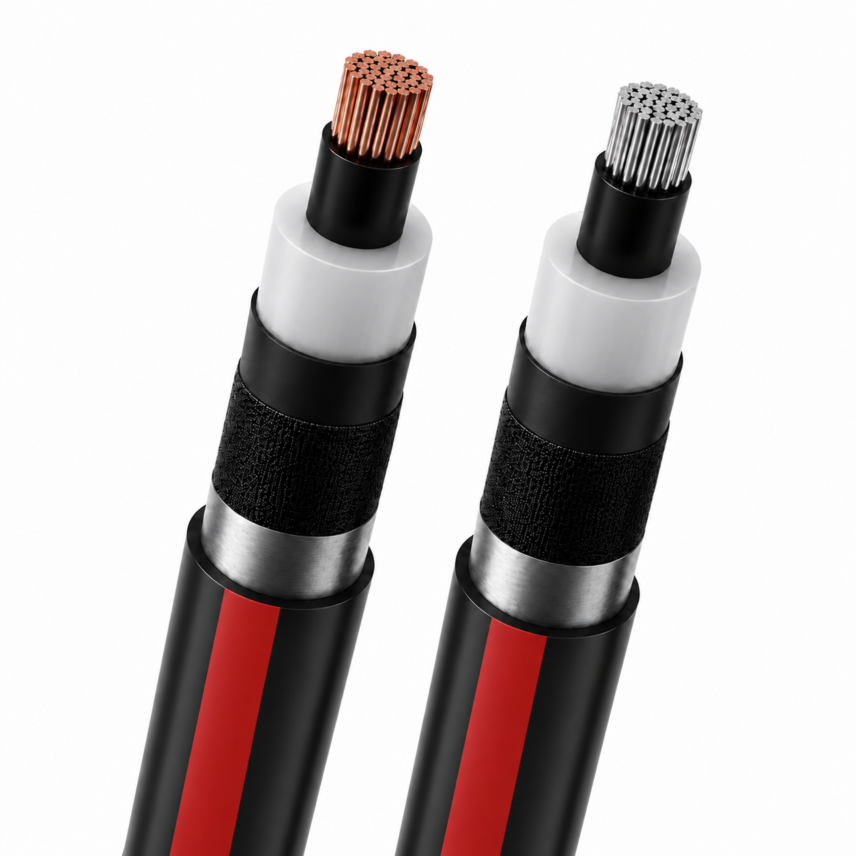

Nexans XDALT Câble MT à isolation XLPE

Les courants sont indicatifs et données pour les conditions de service normales.

•  Charge permanente  24h à 100 % - LF= 1.0
• Température du conducteur 90 °C

Pour les câbles posés dans un tube en terre

• Profondeur de pose dans le sol : 1.0 m
• Température max. du sol : 20 °C
• Résistivité thermique du sol : 1.0 °C m/W

Pour les câbles posés à l'air libre

• Température max. de l'air : 30 °C
• Pose à l'ombre sur consoles ou chemin à câbles

La mise à terre:

• soit à une seule extrémité ; dans ce cas, la tension qui y est induite augmente proportionnellement à la longueur de la liaison.

  Attention, une tension induite trop élevée peut provoquer un claquage de la gaine extérieure lors de surtensions transitoires.

• soit aux deux extrémités, ce qui engendre des courants de circulation et donc des pertes plus ou moins acceptables.

Facteur de correction

Si les conditions de service diffèrent de celles énoncées ci-dessus, les courants admissibles doivent être corrigés en tenant compte de tous les facteurs de correction s’appliquant aux conditions de pose et de service rencontrés.
Les principaux facteurs à examiner sont les suivants

• Charge variable, facteur tenant compte d'une charge variable, 10h à 100% et 14h à 60% -LF = 0.627
• Température d'exploitation
• Température ambiante
• Résistivité thermique du sol, facteur tenant compte de la résistivité thermique du sol en [°C * m / W]
• Armure magnétique

Nos ingénieurs sont à votre disposition pour vous aider et conseiller.
