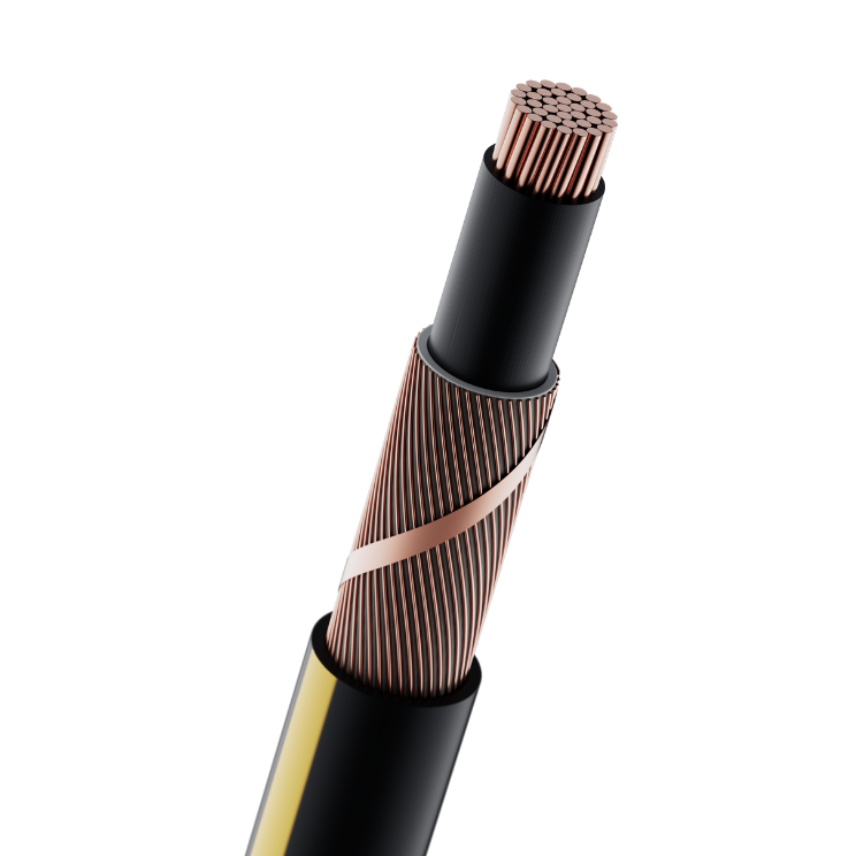

Nexans GKN+ Cu monopolaire
Nexans GKN+ Cu monopolaire
Câbles de réseau monopolaires basse tension à isolation HEPR réticulée et conducteur concentrique en fils de cuivre.
Lire plusGKN+ 1 X 150/50 Curm 0.6/1 kV
Réf. Nexans 10588149
- Conditionnement: m
- Section du conducteur: 150 mm²
- Intensité admissible à l'air libre, 30°C, pose en trèfle: 410 A
- Intensité admissible enterré, 20°C, pose en trèfle: 360 A
- I max. @ 60°C-enterré, trêfle, jointif, mise à terre 1pt, LF0.627: 297,4 A
- I max. @ 60°C-enterré, trêfle, jointif, mise à terre 1pt, LF1: 276,6 A
- I max. @ 60°C-à l'air libre, nappe, espacé, mise à terre 1pt, LF1: 385,8 A
- I max. @ 90°C-enterré, trêfle, jointif, mise à terre 1pt, LF0627: 384,9 A
- I max. @ 90°C-enterré, trêfle, jointif, mise à terre 1pt, LF1: 357 A
- I max. @ 90°C-à l'air libre, nappe, espacé, mise à terre 1pt, LF1: 556,6 A
GKN+ 1 X 240/80 Curm 0.6/1 kV
Réf. Nexans 10588150
- Conditionnement: m
- Section du conducteur: 240 mm²
- Intensité admissible à l'air libre, 30°C, pose en trèfle: 550 A
- Intensité admissible enterré, 20°C, pose en trèfle: 470 A
- I max. @ 60°C-enterré, trêfle, jointif, mise à terre 1pt, LF0.627: 400,7 A
- I max. @ 60°C-enterré, trêfle, jointif, mise à terre 1pt, LF1: 369,7 A
- I max. @ 60°C-à l'air libre, nappe, espacé, mise à terre 1pt, LF1: 528,8 A
- I max. @ 90°C-enterré, trêfle, jointif, mise à terre 1pt, LF0627: 519,5 A
- I max. @ 90°C-enterré, trêfle, jointif, mise à terre 1pt, LF1: 477,7 A
- I max. @ 90°C-à l'air libre, nappe, espacé, mise à terre 1pt, LF1: 761,5 A
GKN+ 1 X 300/100 Curm 0.6/1 kV
Réf. Nexans 10588151
- Conditionnement: m
- Section du conducteur: 300 mm²
- Intensité admissible à l'air libre, 30°C, pose en trèfle: 630 A
- Intensité admissible enterré, 20°C, pose en trèfle: 530 A
- I max. @ 60°C-enterré, trêfle, jointif, mise à terre 1pt, LF0.627: 452,9 A
- I max. @ 60°C-enterré, trêfle, jointif, mise à terre 1pt, LF1: 416,7 A
- I max. @ 60°C-à l'air libre, nappe, espacé, mise à terre 1pt, LF1: 612,9 A
- I max. @ 90°C-enterré, trêfle, jointif, mise à terre 1pt, LF0627: 588,2 A
- I max. @ 90°C-enterré, trêfle, jointif, mise à terre 1pt, LF1: 539,4 A
- I max. @ 90°C-à l'air libre, nappe, espacé, mise à terre 1pt, LF1: 884,9 A
GKN+ 1x400 mm2 Cu rm/50 mm2 Cu K 1kV
Réf. Nexans
- Conditionnement: m
- Section du conducteur: 400 mm²
- Intensité admissible à l'air libre, 30°C, pose en trèfle: 840 A
- Intensité admissible enterré, 20°C, pose en trèfle: 670 A
- I max. @ 60°C-enterré, trêfle, jointif, mise à terre 1pt, LF0.627: - A
- I max. @ 60°C-enterré, trêfle, jointif, mise à terre 1pt, LF1: - A
- I max. @ 60°C-à l'air libre, nappe, espacé, mise à terre 1pt, LF1: - A
- I max. @ 90°C-enterré, trêfle, jointif, mise à terre 1pt, LF0627: - A
- I max. @ 90°C-enterré, trêfle, jointif, mise à terre 1pt, LF1: - A
- I max. @ 90°C-à l'air libre, nappe, espacé, mise à terre 1pt, LF1: - A
Description
Description
Normes
-
ProduitHD 603; IEC 60228
-
NationalesASE
Applications
- Réseaux de distribution souterrains
- Pose en tube et pose en terre
- Pose dans les sous-stations électriques
Construction
- Conducteur en cuivre
- Isolation HEPR réticulée
- Bourrage extrudé
- Conducteur concentrique en fils de cuivre
- Gaine extérieure en PE 100% recyclé, noire, avec 2 traits longitudinaux jaunes
Propriétés
Gaine extérieure en PE 100% recyclé spécialement résistant à l’abrasion et à faible taux de rétraction. Permet une réduction de la force de tirage nécessaire jusqu'à 30% selon les sections.
Conducteur en cuivre dont 10,4% recyclé
Nouvelle technologie de métrage Metrium
Sans halogène
Réduit jusqu'à 40% les émissions CO2
Caractéristiques
Caractéristiques
Caractéristiques de construction
Caractéristiques de construction
Avec conducteur Vert / Jaune
non
Avec neutre de section réduite
non
Dimensions
Dimensions
Nombre de conducteurs
1
Section du conducteur neutre
- mm²
