AMV-J-AFNE 36.2/95-240SM12(3)
AMV-J-AFNE 36.2/95-240SM12(3)

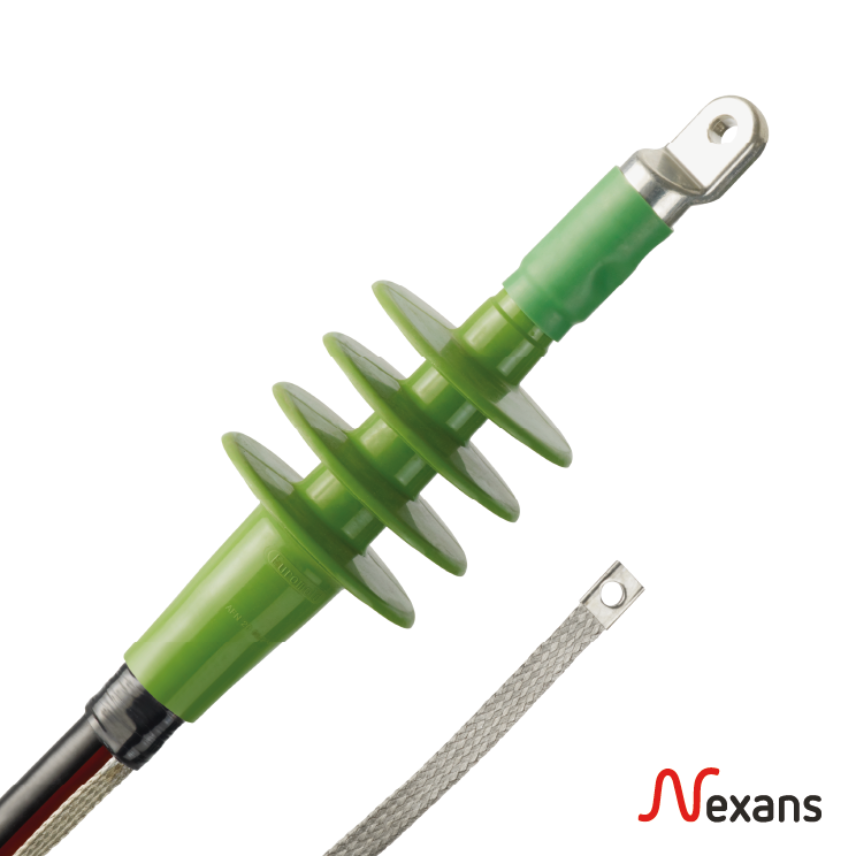

Freiluft Aufschiebe-Endverschluss - 36kV
Mehr lesen- Nexans ref. : 10504488
- EAN : 7611755550356
Beschreibung
Beschreibung
Normen
-
InternationalHD 629.1 S2
Vorfabrizierter, werkgeprüfter Endveschlusskörper mit integrierter Feldsteuerung. Leiter- und Schirmanschluss, Abdichtmaterial, Montagehilfsmaterial und Montageanleitung
Bei Bestellung sind anzugeben:
- Kabeltyp
- Durchmesser über Isolation
- Schirmkonstruktion, gewünschter Schirmanschluss
- Leiter-Querschnitt, Material und Klasse
Seperat zu Bestellen sind:
- Erdanschluss für Band- oder Rohrschirm
- Befestigungsbride
- Aufteilkappe für Dreileiterkabel
- Klemme für den Anschluss an das Freileitungsseil
Design AMV-J-AFN
Product description
Cable lug for termination AFN
Eigenschaften
Eigenschaften
Konstruktionsmerkmale
Konstruktionsmerkmale
Technologie
Aufschiebbar
Leitermaterial
Kupfer oder Aluminium
Leiterisolationsmaterial
Synthetic
Material des konzentrischen Leiters / Schirm
Kupfer-/Alubandschirm
Isoliermaterial
Silicone
Leitertyp
Rund, massiv oder verseilt
Schraubensysteme
Kabelschuh
Abmessungen
Abmessungen
Durchmesser über Isolation, Bereich
27 ... 38 mm
Leiterquerschnitt, Bereich
95 ... 240 mm²
Länge L
300.0 mm
Aussendurchmesser
115 mm
Anzahl Schirme
6
Approximatives Gewicht pro Set
2.2 kg
Elektrische Eigenschaften
Elektrische Eigenschaften
Nominale Betriebsspannung Uo/U
18 / 30 (36) kV
Max. zulässige Betriebsspannung
36 kV
Maximale Teilentladung bei 2 Uo
10 pC
Stosshaltespannung
125 kV
Schlaglänge
300 mm
Kriechweg nominal
694 mm
Anwendungsmerkmale
Anwendungsmerkmale
Einsatzbereich
Ausseninstallationen
Verpackung
Set zu 3 Stück
Ressourcen
Ressourcen
Dokumentation
Mounting instruction AFN 24kV
pdf — 1.4 MB
Mounting instruction AFN 36kV
pdf — 1.4 MB
Technical data sheet AFN
pdf — 518.5 kB
