AMV-J-AFN42.4/630-1000SD50(3)
Description
Description
Normes
-
Normes internationalesHD 629.1 S2
Composant :
Corps préfabriqué et testé avec électrode incorporé. Tige de contact, aide de montage, instruction de montage.
A indiquer à la commande :
- Type de câble
- Diamètre sur isolation
- Système de mise à terre
- Section et nature du conducteur
A commander séparément:
- Matériel de mise à terre pour câble avec écran ruban ou tube
- Bride de fixation
- Calotte de distribution pour câble tripolaire

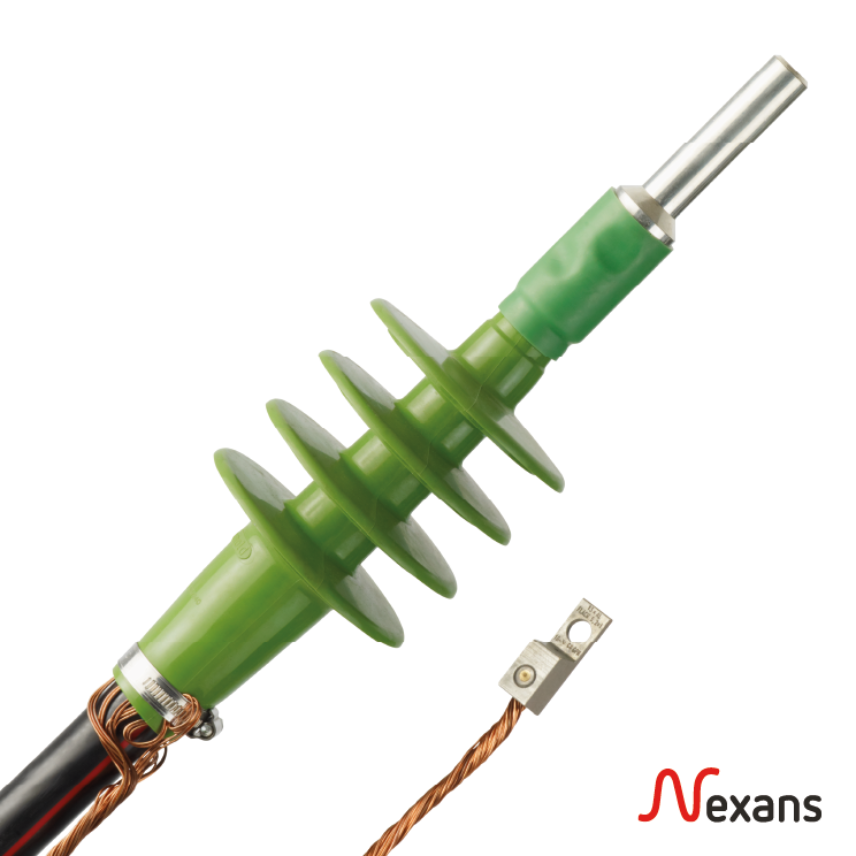

Design AMV-J-AFN
Description du produit
Cable lug for termination AFN
Caractéristiques
Caractéristiques
Caractéristiques de construction
Caractéristiques de construction
Technologie
Enfilable
Nature du conducteur
Cuivre ou Aluminium
Isolation du conducteur
Synthétique
Matière du conducteur concentrique / écran
Fils de cuivre
Isolant
Silicone
Nature du conducteur du câble
Rond, massif ou câblé
Type de vis
Tige de sortie
Dimensions
Dimensions
Diamètre sur isolation, plage
46 ... 58 mm
Section du conducteur, plage
630 ... 1000 mm²
Longueur L
405,0 mm
Diamètre extérieur
127 mm
Nombre d'ailettes
7
Poids approximatif par set
3,4 kg
Caractéristiques électriques
Caractéristiques électriques
Tension de service nominale Uo/U
20,8/36 (42) kV
Tension de service max.admissible
42 kV
Décharge partielles max. à 2 Uo
10 pC
Tension tenue au choc
125 kV
Distance de contournement
405 mm
Ligne de fuite nominale
755 mm
Caractéristiques d'utilisation
Caractéristiques d'utilisation
Domaine d'application
Extérieur
Conditionnement
set de 3 pièces
Ressources
Ressources
Documentation
Mounting instruction AFN 24kV
pdf — 1.4 MB
Mounting instruction AFN 36kV
pdf — 1.4 MB
Technical data sheet AFN
pdf — 518.5 kB
